フィニッシャーC3、中とじフィニッシャーC3での紙づまり

オプションのフィニッシャーC3、または中とじフィニッシャーC3を装着している場合に、フィニッシャー内部で発生した紙づまりの処置について説明します。

補足
  • 用紙が詰まる箇所によって処置方法が異なります。ディスプレイに表示されたメッセージに従って、詰まっている用紙を取り除いてください。

レバー「3a」での紙づまり

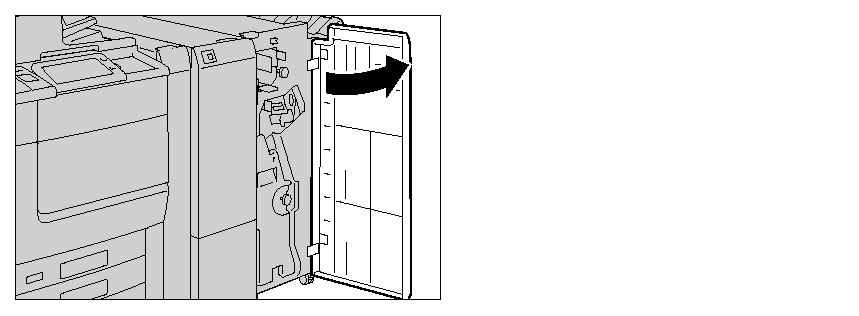

  1. フィニッシャーの正面カバーを開けます。

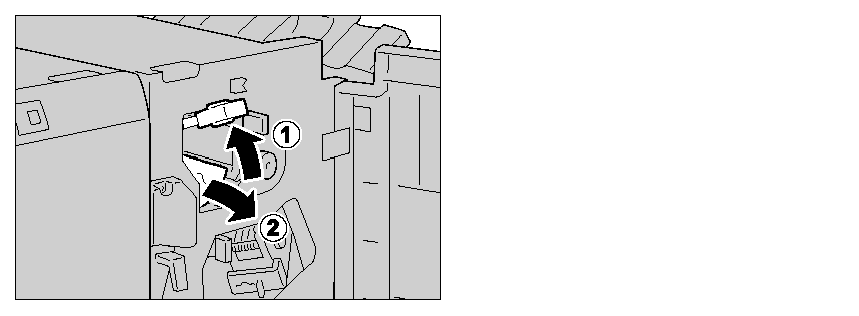

  2. レバー「3a」を上方向に開いて(①)、詰まっている用紙を取り除きます(②)。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  3. レバー「3a」を元に戻します。

  4. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

レバー「3a」での紙づまり(ノブ「3b」を使う場合)

  1. フィニッシャーの正面カバーを開けます。

  2. レバー「3a」を上方向に開いて(①)、詰まっている用紙を取り除きます(②)。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  3. ノブ「3b」を左方向に回して(①)、詰まっている用紙を送り出します(②)。

  4. 用紙をゆっくり引き抜き、取り除きます。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  5. レバー「3a」を元に戻します。

  6. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

レバー「3c」での紙づまり

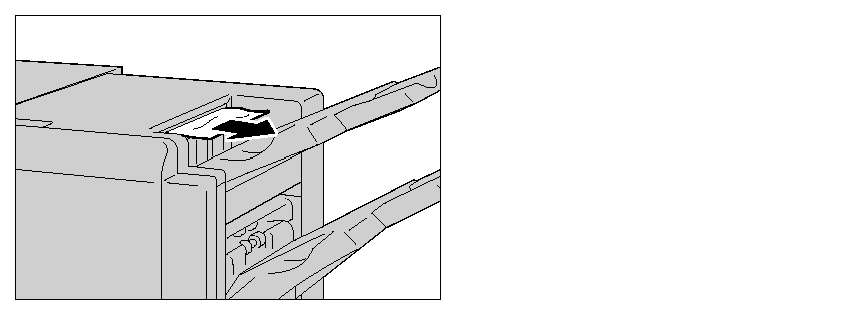

  1. 排出トレイの排出口から用紙が出ている場合は、用紙をゆっくり引き抜いて、取り除きます。取り除けない場合、または排出口から用紙が出ていない場合は、手順2に進みます。

  2. フィニッシャーの正面カバーを開けます。

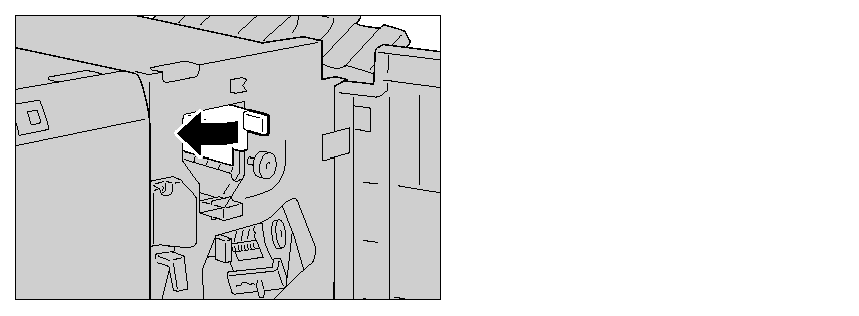

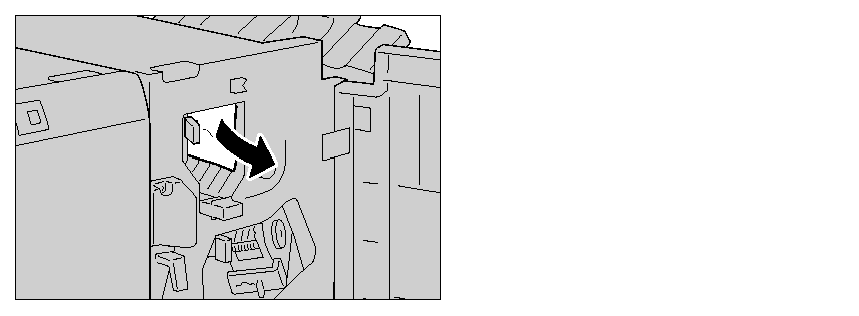

  3. レバー「3c」を左方向に開きます。

  4. 詰まっている用紙を取り除きます。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  5. レバー「3c」を元に戻します。

  6. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

レバー「3d」での紙づまり

  1. フィニッシャーの正面カバーを開けます。

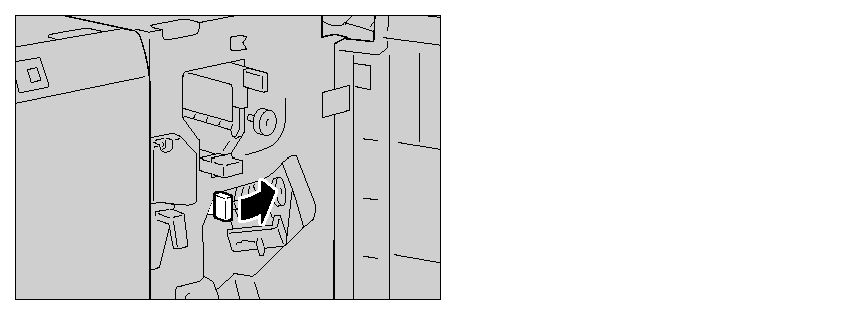

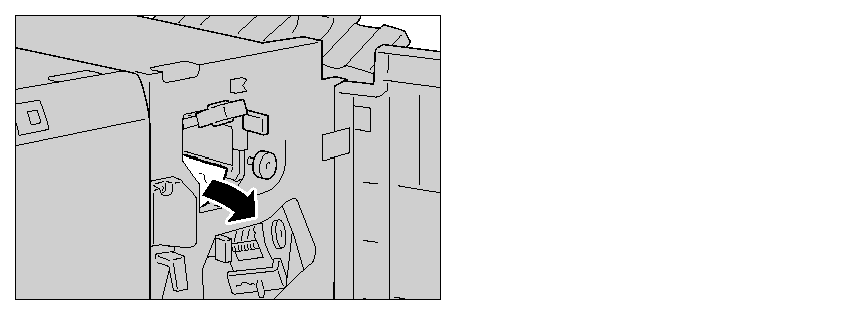

  2. レバー「3d」を右方向に開きます。

  3. 詰まっている用紙を取り除きます。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  4. レバー「3d」を元に戻します。

  5. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

レバー「3d」での紙づまり(排出口から用紙が出ている場合)

  1. 詰まっている用紙を、右方向にゆっくり引き抜いて、取り除きます。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

中とじユニット「4」での紙づまり(中とじフィニッシャーC3 のみ)

  1. フィニッシャーの正面カバーを開けます。

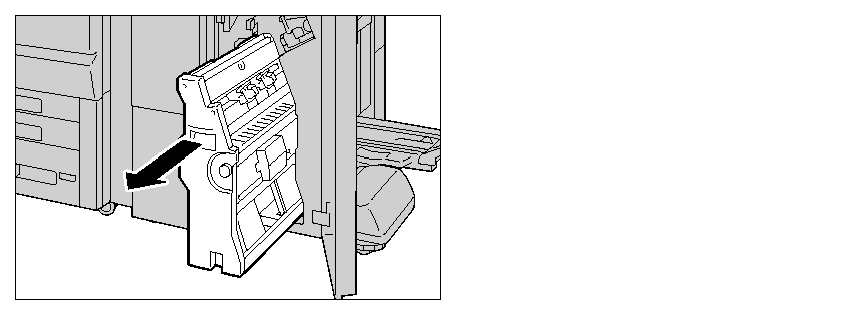

  2. 中とじユニット「4」を引き出します。

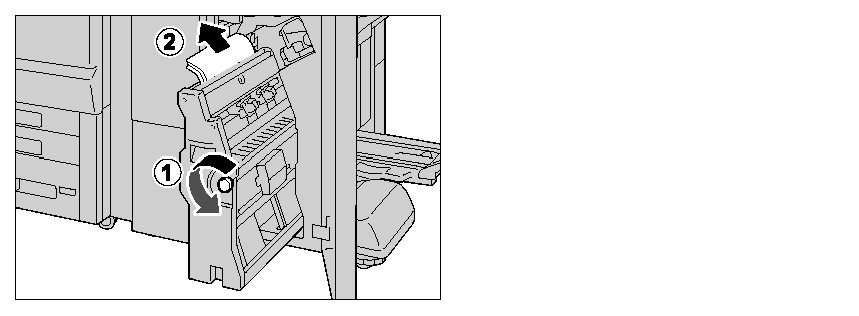

  3. ノブ「4a」を左方向に回して(①)、すべての用紙を取り除きます(②)。

  4. 中とじユニット「4」を元に戻します。

  5. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

製本トレイ「4a」での紙づまり(中とじフィニッシャーC3のみ)

  1. フィニッシャーの正面カバーを開けます。

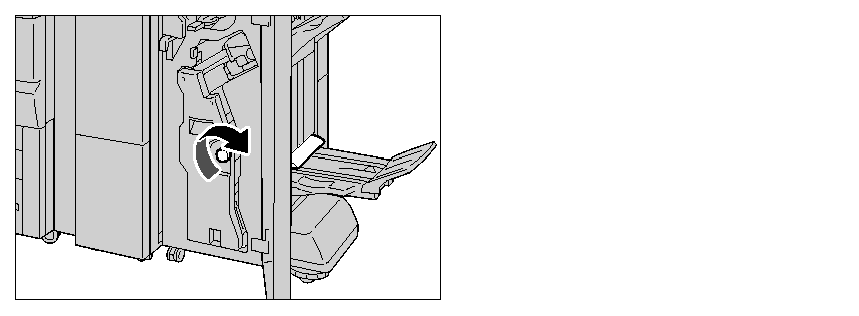

  2. ノブ「4a」を右方向に回して、用紙を製本トレイに送り出します。

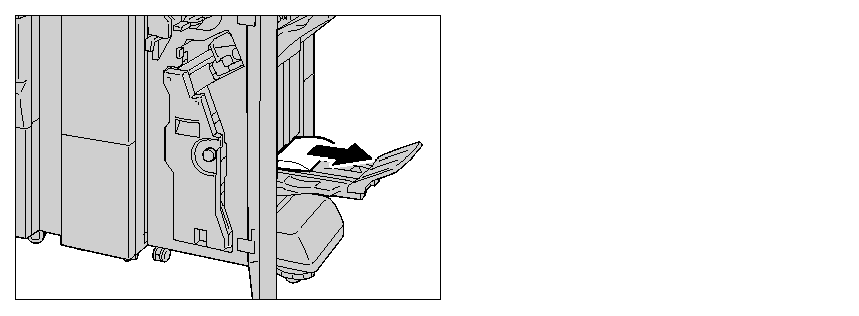

  3. 用紙を取り除きます。

    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

  4. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
