ドラムカートリッジ［R1］［R2］［R3］［R4］を交換する（スポット保守のお客様のみ）
ドラムカートリッジが寿命に近付くと、「予備の×××ドラム（RX）を用意してください。（保守を依頼）」というメッセージがディスプレイに表示されます。このメッセージが表示されたら、弊社のカストマーコンタクトセンターにご連絡ください。
なお、スポット保守の契約のお客様は、本節を参照して、表示されたドラムカートリッジの位置（［R1］、［R2］、［R3］、［R4］）を確認し、該当するドラムカートリッジを交換してください。
メッセージが表示されたあと、交換しないで使い続けると、コピー、またはプリントが次のページ数に達したときに機械は停止し、コピー、またはプリントができなくなります。
|
機種 |
［R1］の場合 |
［R2］/［R3］/［R4］ の場合 |
|---|---|---|
|
ApeosPort-VII C7788/ DocuCentre-VII C7788 |
約9,000ページ |
約5,000ページ |
|
ApeosPort-VII C6688/ DocuCentre-VII C6688 |
約7,000ページ |
約4,000ページ |
|
ApeosPort-VII C5588/ DocuCentre-VII C5588 |
約6,000ページ |
約4,000ページ |
-
弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。
-
ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
-
使用可能ページ数は、A4（
）の用紙を使用した場合の枚数です。用紙のサイズや方向、連続プリント枚数、使用環境などによって異なりますので、あくまでも目安としてお考えください。 -
操作パネルのディスプレイに、「予備の×××ドラム（RX）を用意してください。（保守を依頼）」が表示されたあとは、画像汚れが発生することがあります。
-
本機が節電状態になっている場合は、ドラムカートリッジを交換する前に、電源/節電ボタンを押して節電状態を解除し、ホーム画面の［機械確認(メーター確認)］を押してください。
-
ドラムカートリッジを交換するときは、タッチパネルディスプレイが点灯している場合もホーム画面の［機械確認(メーター確認)］を押して正確なドラムカートリッジの状態を確認してから、交換してください。
-
新しいドラムカートリッジを、箱から取り出しておきます。
注記-
ドラムカートリッジは平らな場所に置いてください。
-
ドラムカートリッジを立てた状態で置かないでください。
-
-

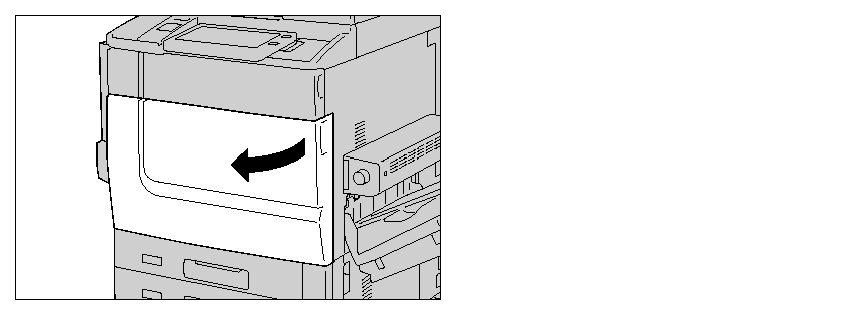

機械が停止していることを確認し、正面カバーを開けます。
-
［R1-R4］レバーを手前に引き下げます。
-
ユニットの取っ手を持ち、ユニットを引き出します。
-
ドラムカートリッジの両端にあるリングを持ち、上方向に取り出します。
-
使用済みのドラムカートリッジを、新しいドラムカートリッジが入っていた箱に収納します。
-

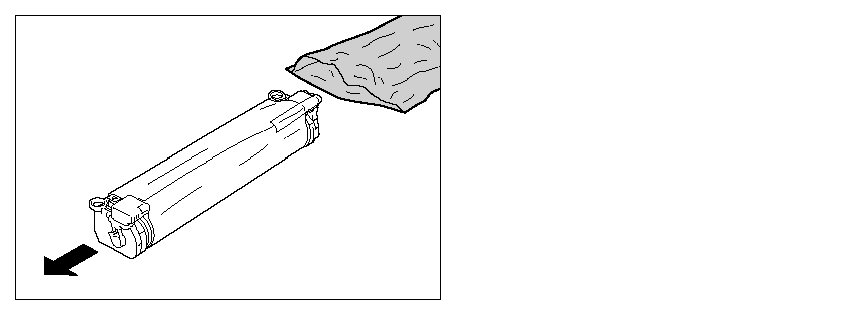

新しいドラムカートリッジを袋から取り出します。
注記-
袋から取り出すときに、ドラムの表面に触れたり、傷を付けたりしないでください。
-
-

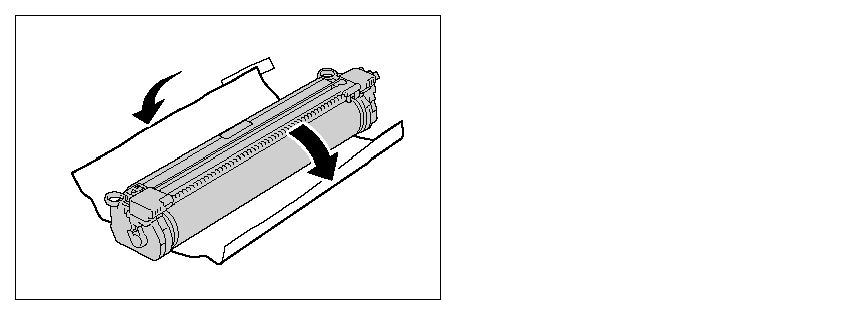

ドラムカートリッジの保護シートを、下に敷くようにして開きます。
-
ドラムカートリッジの両端にあるリングを持ち上げます。
-

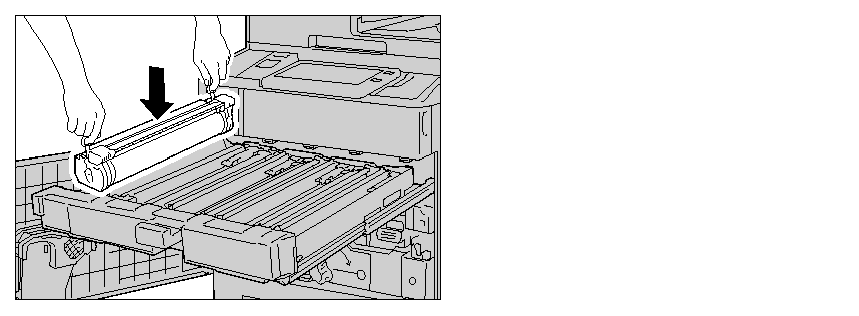

ドラムカートリッジを、ガイドに沿って置きます。
-
ドラムカートリッジの両端を上から押して水平にセットします。
-
ユニットを奥まで押し込み（①）、ユニット部の取っ手を格納します（②）。
-
［R1-R4］レバーを持ち上げて、閉じます。
-
正面カバーを閉じます。
補足-
正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
-
