ApeosPort-VII C7788/C6688/C5588, DocuCentre-VII C7788/C6688/C5588 ユーザーズガイド

トナー回収ボトル［R5］を交換する

トナー回収ボトルとは、使用済みのトナーを回収するボトルです。トナー回収ボトルの状態によって、次のメッセージがディスプレイに表示されます。メッセージに従って、処置を行ってください。

メッセージ	処置
予備のトナー回収ボトルを用意してください。	トナー回収ボトルを交換する必要はありません。トナー回収ボトルの予備を用意してください。補足メッセージが表示されてから、コピーまたはプリントできる残りページ数*は、約3,000 ページです。
トナー回収ボトルを交換してください。	本機が停止します。トナー回収ボトルを交換してください。

^*: コピーまたはプリントできる残りページ数は、A4（ icon ）の用紙を使用した場合の枚数です。コピーまたはプリントできる残りページ数は、印字内容、用紙のサイズ、種類、使用環境などによって異なりますので、あくまでも目安としてお考えください。

注記

トナー回収ボトルの形状には2種類あります。対応機種以外のトナー回収ボトルは、セットできない、またはメッセージが表示され機械が作動しません。
トナー回収ボトルBの先端部のフィルター面には触れないでください。トナーが指に付着するおそれがあります。
トナー回収ボトルを交換するとき、回収されたトナーがこぼれて床面を汚すことがあります。あらかじめ床に紙などを敷いて作業することをお勧めします。
弊社が推奨していないトナー回収ボトルを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するトナー回収ボトルをご使用ください。
本機が節電状態になっている場合は、トナー回収ボトルを交換する前に、電源/節電ボタンを押して節電状態を解除し、ホーム画面の［機械確認(メーター確認)］を押してください。
トナー回収ボトルを交換するときは、タッチパネルディスプレイが点灯している場合もホーム画面の［機械確認(メーター確認)］を押して正確なトナー回収ボトルの状態を確認してから、交換してください。

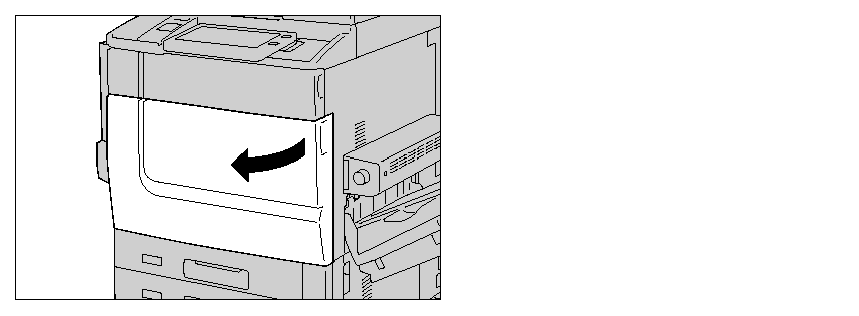

機械が停止していることを確認し、正面カバーを開けます。
トナー回収ボトルカバーを開けます。
トナー回収ボトルを半分ほど引き出します。
ボトル上部の中央部分を持ち、トナー回収ボトルを取り出します。
使用済みのトナー回収ボトルは、両手でしっかり持って同梱のビニール袋に収納します。
注記
- 使い終わった不要なトナー回収ボトルは弊社にて回収いたしますので、弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
- 使用済みのトナー回収ボトルは、交換用のトナー回収ボトルが入っていた、専用のビニール袋に必ず入れてください。
新しいトナー回収ボトル上部の中央部を持ち、奥に突き当たるまで差し込みます。
注記
- トナー回収ボトルを差し込むときには、トナー回収ボトルの取っ手を握らないでください。
トナー回収ボトルカバーを閉じます。
正面カバーを閉じます。
補足
- 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
