トナー回収ボトル［R5］を交換する
トナー回収ボトルとは、使用済みのトナーを回収するボトルです。トナー回収ボトルの状態によって、次のメッセージがディスプレイに表示されます。メッセージに従って、処置を行ってください。
|
メッセージ |
処置 |
|---|---|
|
予備を用意（トナー回収ボトル（R5）） |
トナー回収ボトルの予備を用意してください。 補足
|
|
交換時期（トナー回収ボトル（R5）） |
トナー回収ボトルを交換してください。 補足
|
|
要交換（トナー回収ボトル（R5）） |
本機が停止します。トナー回収ボトルを交換してください。 |
*: コピーまたはプリントできる残りページ数は、A4（
）の用紙を使用した場合の枚数です。コピーまたはプリントできる残りページ数は、印字内容、用紙のサイズ、種類、使用環境などによって異なりますので、あくまでも目安としてお考えください。
トナー回収ボトルを交換するときには、コピーやプリントに濃度ムラや色ムラが発生するのを防ぐため、正面カバーの裏側に付属している清掃棒を使用して、LED プリントヘッド部を清掃してください。
-
トナー回収ボトルBの先端部のフィルター面には触れないでください。トナーが指に付着するおそれがあります。
-
トナー回収ボトルを交換するとき、回収されたトナーがこぼれて床面を汚すことがあります。あらかじめ床に紙などを敷いて作業することをお勧めします。
-
トナー回収ボトルを交換するときは、タッチパネルディスプレイが点灯している場合もホーム画面の［設定］＞［メーター確認］をタップして正確なトナー回収ボトルの状態を確認してから、交換してください。
-
本機が停止していることを確認し、正面カバーを開けます。
-
トナー回収ボトルのストッパーを左に回してロックを解除した後、上の部分のツメを下に押しながら、倒すように、斜め上に引き抜きます。
-
新しいトナー回収ボトルを準備します。
補足-
トナー回収ボトルを引き抜いたら、上下を逆さまにしないでください。トナーがこぼれるおそれがあります。
-
-

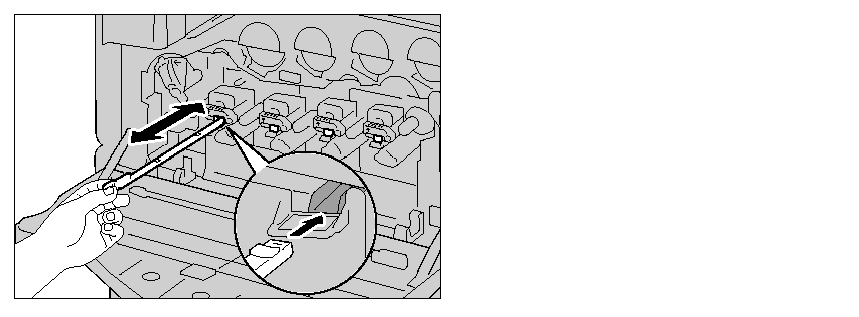

正面カバー裏側の清掃棒でLED プリントヘッド部内を、それぞれ清掃します。 清掃棒を突き当たるまで押し込み、ゆっくり引き抜きます。各一回ずつ行います。
-
LED プリントヘッド部内の清掃が終わったら、清掃棒を正面カバーの裏側にある元の場所に戻します。
-
新しいトナー回収ボトルの下のへこみ部分を、本体のツメに合わせます。
-
「カチッ」と音がするまでトナー回収ボトルを起こした後、ストッパーを右に回してロックをかけます。
-
使用済みのトナー回収ボトルをビニール袋に入れ、ファスナーを閉めます。
-
使用済みのトナー回収ボトルを、空箱に収納します。
注記-
使い終わった不要なトナー回収ボトルは弊社にて回収いたしますので、弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
-
-
正面カバーを閉じます。
