原稿をセットする

ここでは、原稿のセット方法について説明します。

  • 原稿送り装置を使う場合

    1 枚もの

    複数枚の原稿

  • 原稿ガラスを使う場合

    1 枚もの

    本などの冊子

原稿送り装置

原稿送り装置には、最小が125×85 mm(定形サイズの場合は、A5、A5icon)、最大が297×432 mm(定形サイズの場合は、A3、11×17")の1枚ものまたは複数枚の原稿をセットできます。

定形サイズの原稿は、原稿サイズを自動検知できます。

注記
  • 三角形の原稿検知部で原稿サイズを検知します。折りやしわが入っている原稿をセットした場合は、原稿が原稿検知部に接触しないと、正しくサイズを検知できないことがあります。

  • 折り目、しわのある原稿、切り貼り原稿、カール紙、裏カーボン紙は、紙づまりの原因になりますので、原稿ガラスにセットしてください。

  • うす紙原稿(38~49 g/m2)の両面読み込みはできません。

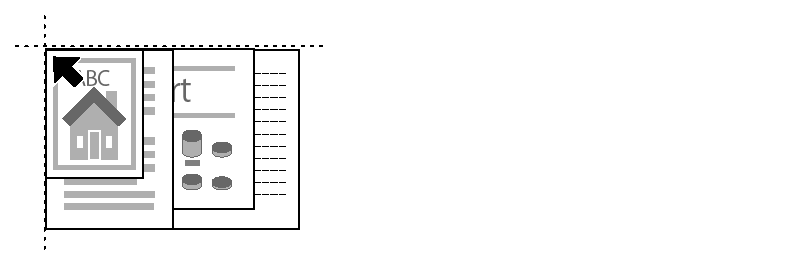

  • 原稿送り装置が正しく原稿サイズを検知できるように、原稿の左上の角をそろえてセットしてください。

補足
  • ファクス機能をお使いの場合、セットできる原稿の最大サイズは297×600 mm(長尺)です。

  • 自動検知できる原稿サイズは、機械管理者モードの[サイズ検知切り替え]の設定によって異なります。

  1. 原稿をセットする前に、クリップやホチキスを外します。

  2. 読み取る面(両面原稿の場合はおもて面)を上に向けて、原稿送り装置の中央にセットします。

    注記
    • 原稿上限線(「MAX」の位置)を超える量の原稿をセットしないでください。紙詰まりや故障の原因になります。

  3. 原稿ガイドを移動して、原稿の両側に合わせます。

    補足
    • 原稿受けストッパーを開くと、原稿の落下を防止できます。
