机器概述

正面
右侧面和背面
内部
自动双面输稿器
装订器A3(选装配件)
装订器B(选装配件)

正面

No.	名称	说明
1	自动双面输稿器补充本书中，“自动双面输稿器”表示为“输稿器”。	放置原稿。
2	原稿盖	压住原稿。
3	稿台玻璃	放置原稿。
4	操作面板	有用于操作本设备的触摸屏显示器、按键以及通知本设备状态的灯。参照有关详情，请参照操作面板的使用方法。
5	主机内置型智能卡读卡器(选装配件)	刷智能卡则进行身份验证。
6	附加中央接纸盘	输出纸张。
7	中央接纸盘	输出纸张。
8	USB存储器插口(选装配件)	请直接插入USB存储器。补充不可连接存储卡读卡器、USB连接选装配件及相关产品的线。本插口中插入了USB存储器时，即使将存储卡读卡器和USB存储器同时插入背面的USB连接器，也无法识别。
9	正面盖	更换耗材时打开。
10	纸盘1~4	放置纸张。补充纸盘2~4为选装配件。
12	左下盖	进行卡纸处理时打开。
13	左上盖	进行卡纸处理时打开。
14	纸盘5(手送纸盘)	放置纸张。
15	侧接纸盘(选装配件)	输出纸张。

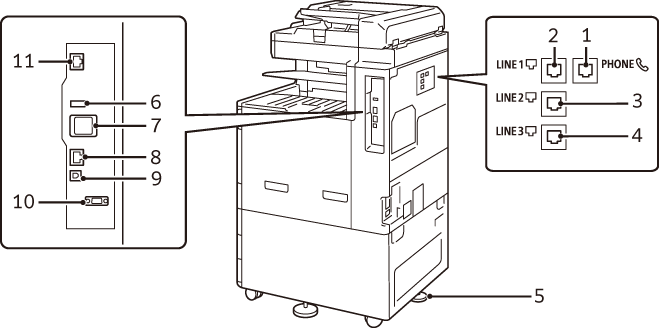

右侧面和背面

No.	名称	说明
1	“PHONE”连接器	使用电话机时，连接此处。补充请勿连接电话机以外的设备(传真机等)。通过连接在“PHONE”端子上的话筒进行通话时，使用连接“LINE 1”的线路。
2	“LINE1”连接器	连接普通线路。补充触摸屏显示器上显示[`线路1`]。
3	“LINE2”连接器(选装配件)	连接普通线路。补充触摸屏显示器上显示[`线路2`]。无ISDN连接功能。
4	“LINE3”连接器(选装配件)	连接普通线路。补充触摸屏显示器上显示[`线路3`]。无ISDN连接功能。
5	调节脚	防止本设备倒下。安装本设备后，顺时针旋转调节脚，直到接触地面。
6	USB2.0连接器	连接存储器读卡器或USB连接选装配件和相关产品的线。
7	Wireless Network Kit	向本设备连接无线(Wi-Fi/Bluetooth)时使用。
8	网络端口	连接网络线缆。
9	USB3.0连接器	连接打印机用USB线缆(类型B)。
10	EP接口	连接收费设备和身份验证设备等复合机相关产品。
11	网络端口(选装配件)	连接网络线缆。

LAN连接

在电源关闭的状态下连接到网络。

补充

发生连接不良时，在系统管理员模式下，将 >[设定]>[网络设定]>[协议设定]>[以太网设定]>[能效以太网]设为[禁用]，则可能会改善。

USB连接时

在电源关闭的状态下连接到USB连接器。

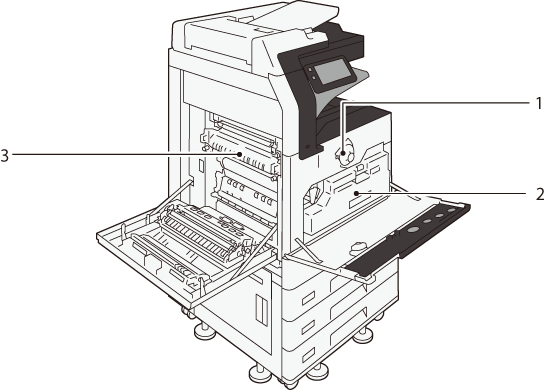

内部

No.

名称

说明

1

墨粉盒

装有墨粉。

2

废粉盒(R5)

回收使用完的墨粉的盒。

3

定影器(R8)

将墨粉定影在纸张上的部分。

高温，请注意勿触摸。

自动双面输稿器

补充

本书中，“自动双面输稿器”表示为“输稿器”。

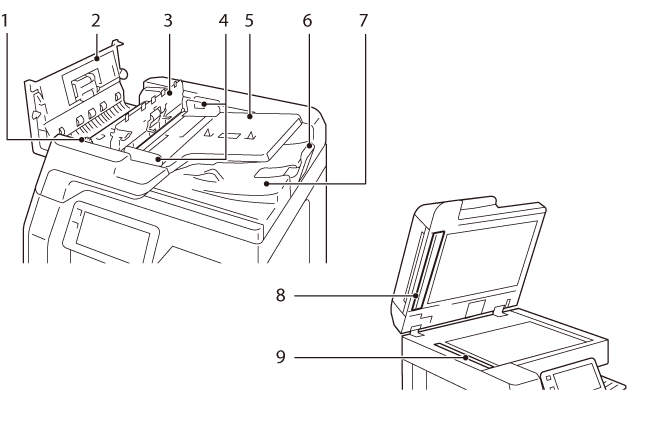

自动双面输稿器(支持3路径双面)B1-C

No.	名称	说明
1	旋钮	进行原稿卡纸处理时旋转。
2	左侧盖	进行原稿卡纸处理时打开。
3	内盖	进行原稿卡纸处理时打开。
4	原稿导杆	对齐原稿边缘。
5	输稿台	放置原稿。
6	原稿挡板	防止输出的原稿掉落。
7	原稿出纸托板	输出原稿。
8	胶片	扫描仪的背景。
9	原稿扫描玻璃	扫描原稿。

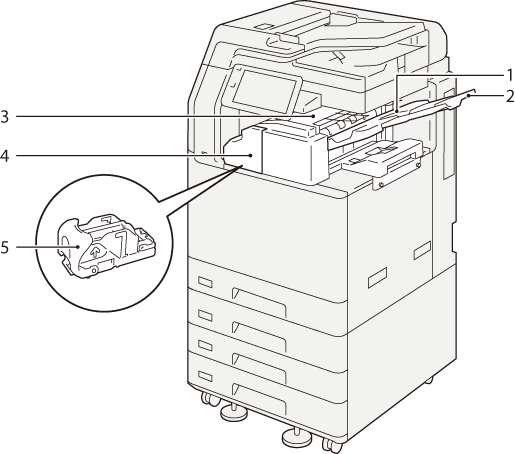

装订器A3(选装配件)

No.	名称	说明
1	中央接纸盘	输出纸张。
2	延伸盘	防止输出的纸张掉落。
3	装订接纸盘	输出纸张。附带使输出纸张对齐的支架。
4	正面盖	处理卡纸时以及更换装订钉和处理钉卡住时，打开此盖。
5	装订钉盒	更换装订钉的组件。

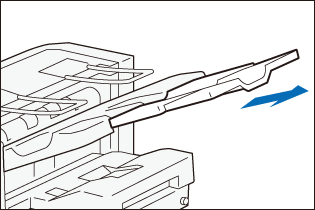

延伸盘

输出横向放置的纸张时，拉出延伸盘。

补充

涂层纸上可能会出现滚轮状的痕迹。

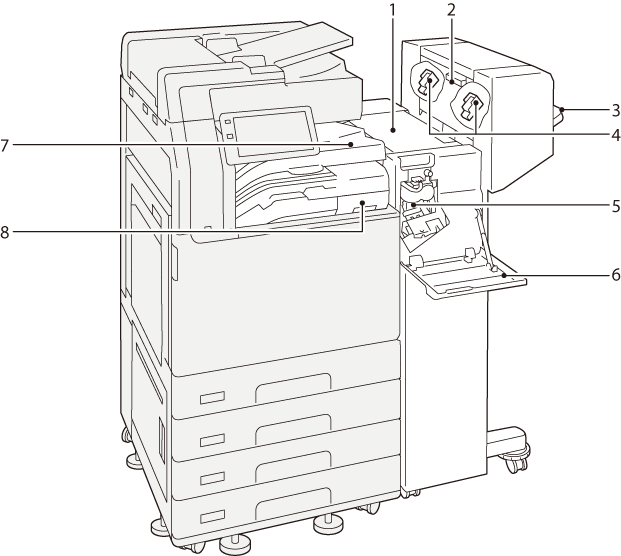

装订器B(选装配件)

补充

“装订器B4”、“装订器B5”、“装订器B中间装订组件”、“装订器B打孔组件2/4孔”统称为“装订器B”。

No.	名称	说明
1	上盖	进行卡纸处理时，打开此盖。
2	中间装订组件的侧面盖	更换中间装订用装订钉时，打开此盖。
3	装订接纸盘	输出装订好的纸张。
4	中间装订用装订钉盒	此组件更换中间装订用的装订钉。有2个。
5	压平装订用装订钉盒	此组件更换平压装订用的装订钉。
6	正面盖	处理卡纸时，更换装订钉盒、处理钉卡住时，打开此盖。
7	装订器连接部的上盖	进行卡纸处理时，打开此盖。
8	打孔废纸屑盒	装打孔的废纸屑。
