原稿放置

纸张、原稿放置的方法

纸张放置

放置了纸张时，在触摸屏显示器上设定纸盘。

重要

  • 请勿在纸盘的空闲空间中放置纸张和物品。否则会引起卡纸和故障。

补充

  • 作业处理过程中，请勿拉出作业使用的纸盘。

  • 将纸张放置到纸盘之前，请充分裁剪纸张。可以消除纸张粘连，不容易发生卡纸。

纸盘1~4

纸盘1(最上层)~4(最下层)的进纸方式相同。

放置纸张的上面为打印面。

可以放置的纸张

纸盘1

纸盘2~4

[信封纸盘]有効时

[信封纸盘]无效时

纸张尺寸

纵向

90~241 mm

140~297 mm

140~297 mm

横向

98~372 mm

182~432 mm

182~432 mm

纸张克重

单面时

106~300 g/m2

52~300 g/m2

52~300 g/m2

可以放置的张数(80 g/m2纸)

520张

补充

  • 通过 >[设定]>[纸盘设定]>[纸盘1]设定[信封纸盘]。

放置步骤

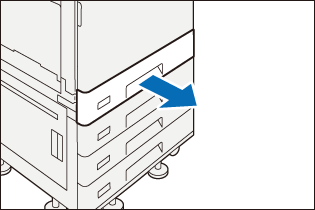

  1. 将纸盘完全拉出。
  2. 有纸张放置时，将纸张取出。

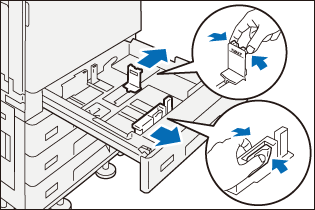

  3. 用手指捏住2处导杆夹，根据纸张尺寸进行调整。

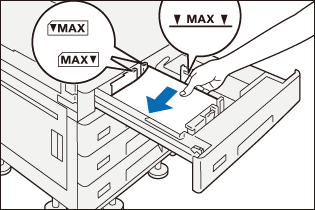

  4. 裁切纸张，使打印面朝上，将纸张按照箭头方向放置。

    重要

    • 纸张放置量请勿超过纸张上限线。否则会引起卡纸和故障。

    补充

    • 请根据纸张尺寸正确调整导杆。导杆位置偏移，则纸张无法正常输送，可能会引起卡纸。

  5. 推入纸盘。
  6. 变更纸盘的设定。

    参照

特殊纸张的放置

打孔纸

纸张方向:面向正面，孔在左边

明信片

可使用的纸盘:纸盘1

纸张方向:横向放置

信封

可使用的纸盘:纸盘1

口盖打开状态下的纸张方向:面向正面，口盖在右边

口盖关闭状态下的纸张方向:面向正面，口盖在左边

补充

  • 口盖关闭状态下，放置带有不干胶和封条的信封。

将信封或明信片放置到纸盘1中时，按照如下步骤安装信封配件，从触摸屏显示器变更设定。

  1. 将纸盘1完全拉出。
  2. 打开近身前的盖。

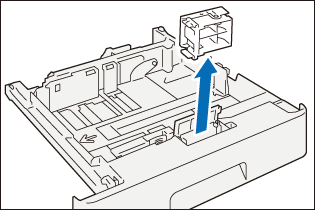

  3. 取出信封配件。

    信封配件是折叠收纳的。

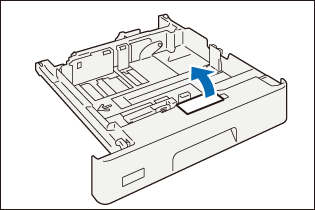

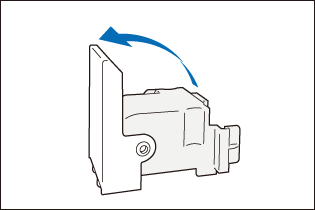

  4. 打开信封配件。

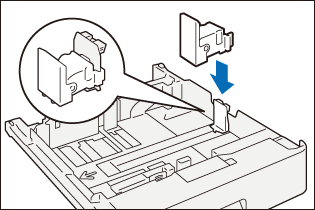

  5. 将信封配件安装到端部导杆上。

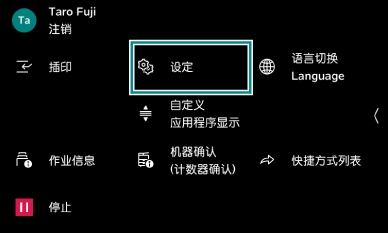

  6. 在主屏幕上轻触 。
  7. 轻触[设定]。
  8. 轻触[纸盘设定]。
  9. 轻触[纸盘1]。

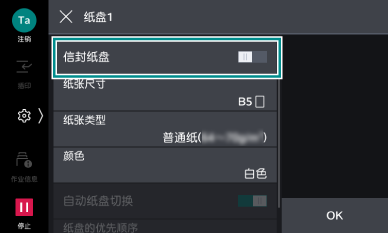

  10. 轻触[信封纸盘]，设为有效。

纸盘5(手送纸盘)

纸盘5(手送纸盘)可以使用纸盘1~4中不可使用的纸张尺寸和类型。

放置纸张的下面为打印面。

可以放置的纸张

纸张尺寸

纵向

89~297 mm

横向

98~432 mm

纸张克重

单面时

52~300 g/m2

可以放置的张数(80 g/m2纸)

96张

放置步骤

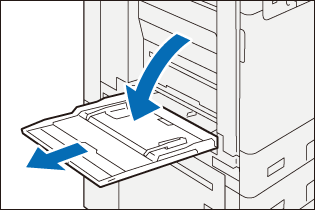

  1. 打开纸盘。

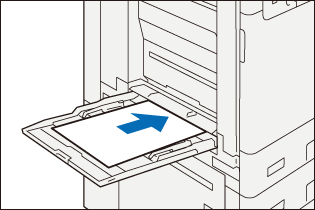

  2. 裁切纸张，使打印面朝下，沿着纸张导杆放入，使纸张轻轻碰到纸盘深处。

    重要

    • 纸张放置量请勿超过纸张上限线。否则会引起卡纸和故障。

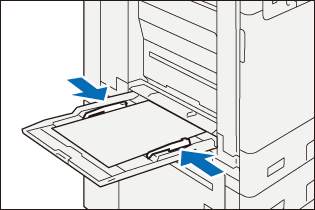

  3. 根据纸张尺寸滑动纸张导杆。
  4. 变更纸盘的设定。

    参照

特殊纸张的放置

打孔纸

纸张方向:面向正面，孔在右边

明信片

纸张方向:横向放置

信封

口盖打开状态下的纸张方向:面向正面，口盖在左边

口盖关闭状态下的纸张方向:面向正面，口盖在右边

长尺寸纸张

每次放置1张。

使用选装配件的长尺寸纸张放置导杆，则可以防止纸张斜行和落下。

按照如下步骤安装长尺寸纸张放置导杆。

补充

  • 为了防止卡纸，请每次接收1张输出的纸张。

  • 打印结束后，请务必拆下长尺寸纸张放置导杆，保管在安全的地方。

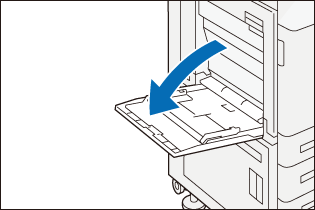

  1. 打开纸盘。

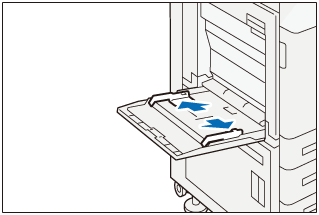

  2. 将纸张导杆分开至最大尺寸。

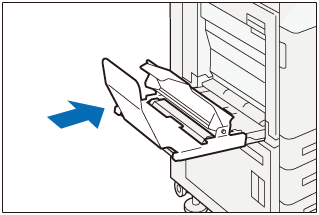

  3. 安装长尺寸纸张放置导杆。

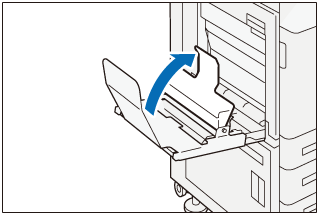

  4. 打开纸张接收板。

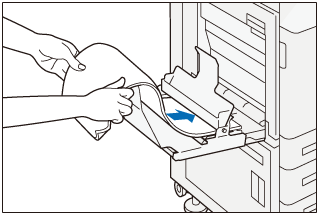

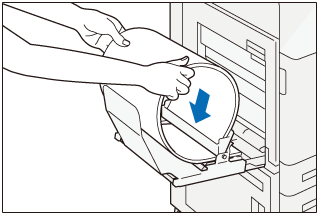

  5. 使纸张打印面朝下，插入纸张，使纸张穿过纸张接收板，轻轻碰到深处。
  6. 将纸张后端插入纸张接收板。

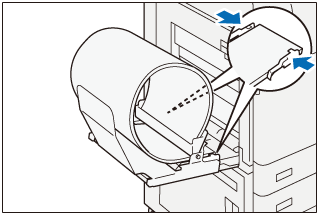

  7. 根据纸张的尺寸调整纸张导杆。
  8. 变更纸盘的设定。

    参照

纸盘设定的变更

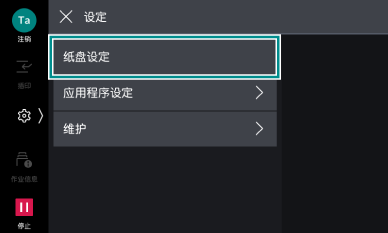

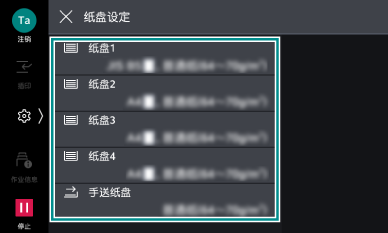

  1. 在主屏幕上轻触 。
  2. 轻触[设定]。
  3. 轻触[纸盘设定]。

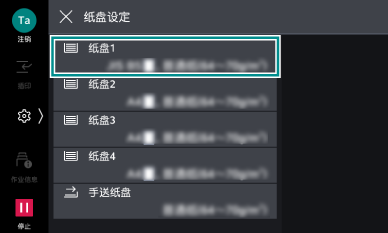

  4. 轻触放置了纸张的纸盘。

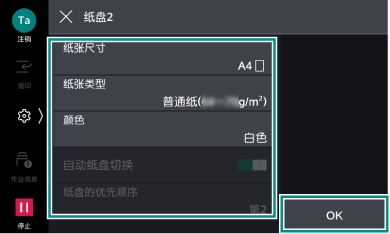

  5. 根据放置的纸张设定各项目，轻触[OK]。
