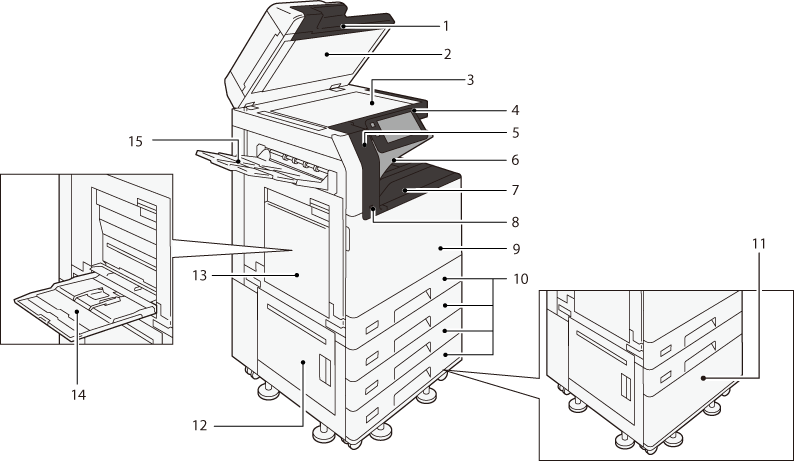

본 제품에 대해

1

자동 양면 스캔 장치

원고를 세팅합니다.

2

원고 커버

원고를 누릅니다.

3

원고대

원고를 세팅합니다.

4

조작부

본 기기를 조작하기 위한 원터치 패널 디스플레이 및 버튼, 본 기기의 상태를 알리는 LED가 있습니다.

5

본체 내장 IC 카드 리더 (옵션)

IC 카드를 터치하면 인증됩니다.

6

추가 중앙 트레이 (옵션)

용지가 출력됩니다.

7

중앙 트레이

8

USB 메모리 삽입구

USB 메모리는 직접 삽입해 주십시오.

9

정면 커버

소모품을 교환할 때 엽니다.

10

용지 트레이 1~4

용지를 세팅합니다.

11

캐비닛 장착 1 트레이 모듈 (옵션)

용지를 세팅합니다.

12

왼쪽면 아래 커버

용지 걸림을 조치할 때 엽니다.

13

왼쪽면 위 커버

14

용지 트레이5 (수동)

용지를 세팅합니다.

15

측면 트레이 (옵션)

용지가 출력됩니다.

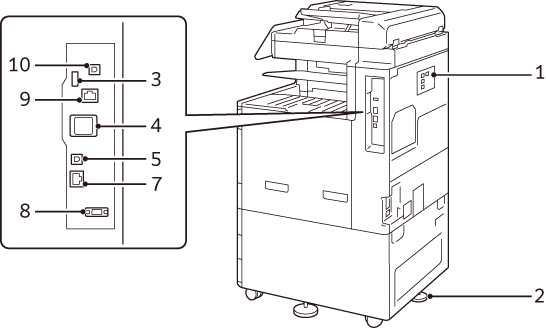

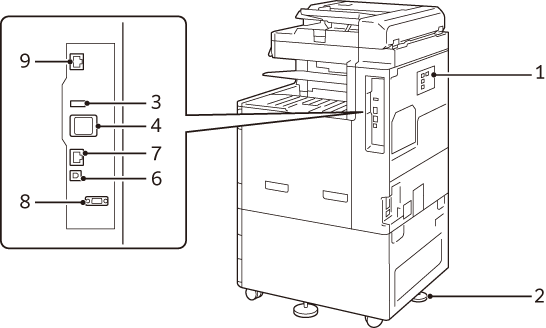

1

“PHONE” 커넥터

전화를 사용할 경우에는 여기에 연결합니다.

2

“LINE1” 커넥터

일반 회선을 연결합니다.

3

“LINE2” 커넥터(옵션)

일반 회선을 연결합니다.

4

“LINE3” 커넥터(옵션)

일반 회선을 연결합니다.

5

어저스터 풋

본 기기가 넘어지지 않도록 합니다. 본 기기를 설치한 후 바닥에 닿을 때까지 시계 방향으로 회전시킵니다.

6

USB2.0 커넥터

메모리 카드 리더 또는 USB 연결 옵션이나 관련 상품의 케이블을 연결합니다.

7

무선 키트

본 기기에 무선(Wi-Fi/Bluetooth)으로 연결할 때 사용합니다.

8

USB2.0 커넥터

프린터용 USB 케이블(타입 B)을 연결합니다.

9

USB3.0 커넥터

10

네트워크 포트

네트워크 케이블을 연결합니다.

11

EP 인터페이스

과금 장치나 인증 기기 등의 복합기 관련 상품을 연결합니다.

12

네트워크 포트(옵션)

네트워크 케이블을 연결합니다.

13

USB3.0 커넥터(옵션)

프린터용 USB 케이블(타입 B)을 연결합니다.

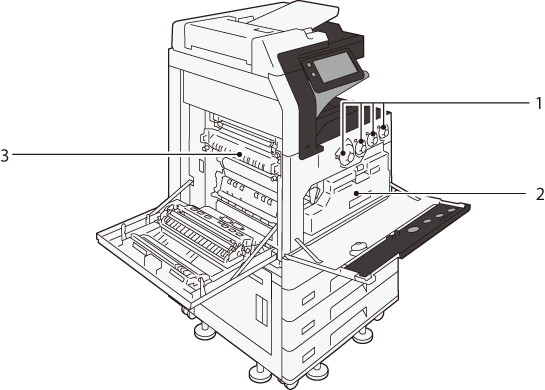

1

토너 카트리지

블랙(K), 사이안(C), 마젠타(M), 옐로(Y)의 토너가 들어 있습니다.

2

토너 회수통 (R5)

사용 완료된 토너를 회수하는 병입니다.

3

정착 장치 (R8)

토너를 용지에 정착시키는 부분입니다.

고온이므로 표면에 손을 대지 않도록 주의하십시오.

1

손잡이

원고 걸림을 조치할 때 돌립니다.

2

왼쪽 커버

원고 걸림을 조치할 때 엽니다.

3

안쪽 커버

4

원고 가이드

원고 단을 가지런히합니다.

5

원고 이송 트레이

원고를 세팅합니다.

6

원고 받침 스토퍼

출력된 원고의 튕김을 방지합니다.

7

원고 받침

원고가 출력됩니다.

8

필름

원고대 스캔부의 배경입니다.

9

원고대 스캔부

원고를 스캔합니다.

1

왼쪽 커버

원고 걸림을 조치할 때 엽니다.

2

원고 가이드

원고 단을 가지런히합니다.

3

원고 이송 트레이

원고를 세팅합니다.

4

원고 받침 스토퍼

출력된 원고의 튕김을 방지합니다.

5

원고 받침

원고가 출력됩니다.

6

필름

원고대 스캔부의 배경입니다.

7

뒷면 스캔부

원고 뒷면을 스캔합니다.

8

원고대 스캔부

원고를 스캔합니다.

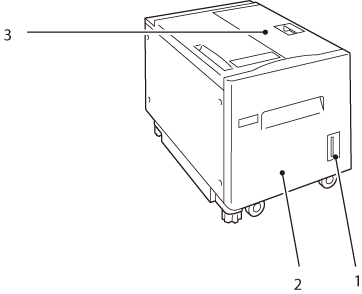

1

잔량 표시

용지 잔량을 확인할 수 있습니다.

2

대용량 트레이 (용지 트레이6)

용지를 세팅합니다.

3

위쪽 커버

용지 걸림을 조치할 때 이 커버를 엽니다.

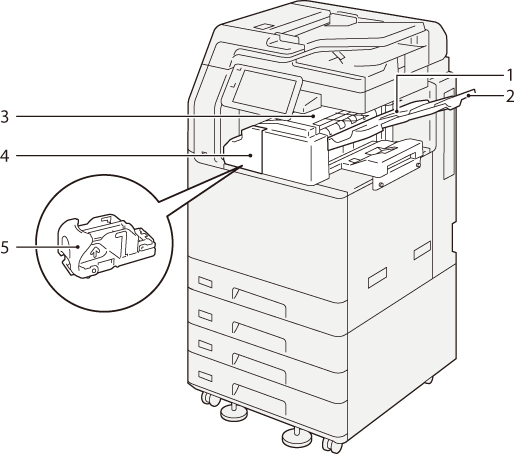

1

중앙 트레이

용지가 출력됩니다.

2

연장 트레이

출력된 용지의 튕김을 방지합니다.

3

피니셔 트레이

용지가 출력됩니다.

출력된 용지를 가지런히 하는 와이어 가이드가 붙어 있습니다.

4

정면 커버

용지 걸림이나 스테이플 침 교환이나 침 걸림을 조치할 때 이 커버를 엽니다.

5

스테이플 카트리지

스테이플 침을 교환하기 위한 유닛입니다.

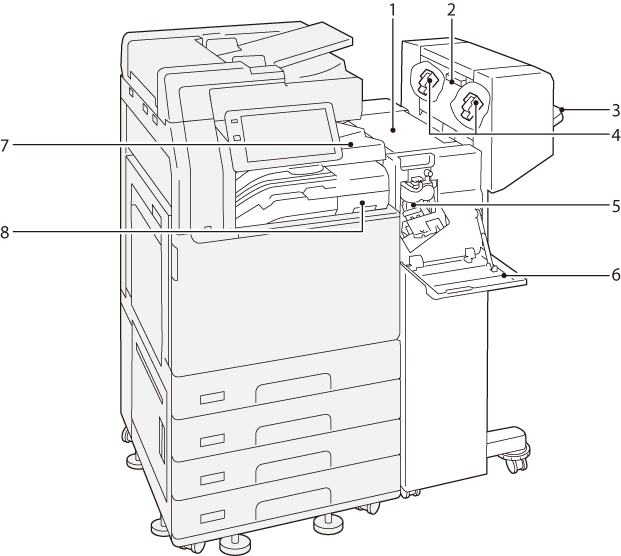

1

위쪽 커버

용지 걸림을 조치할 때 이 커버를 엽니다.

2

중철 제본기 측면 커버

중철용 스테이플 침을 교환할 때 이 커버를 엽니다.

3

피니셔 트레이

피니싱된 용지가 출력됩니다.

4

중철 스테이플 카트리지

중철 스테이플 침을 교환하기 위한 유닛입니다. 2개 있습니다.

5

평철 스테이플 카트리지

평철 스테이플 침을 교환하기 위한 유닛입니다.

6

정면 커버

용지 걸림, 스테이플 카트리지 교환이나 침 걸림을 조치할 때 이 커버를 엽니다.

7

피니셔 이송 위커버

용지 걸림을 조치할 때 이 커버를 엽니다.

8

펀치 회수통

펀칭 조각이 들어갑니다.

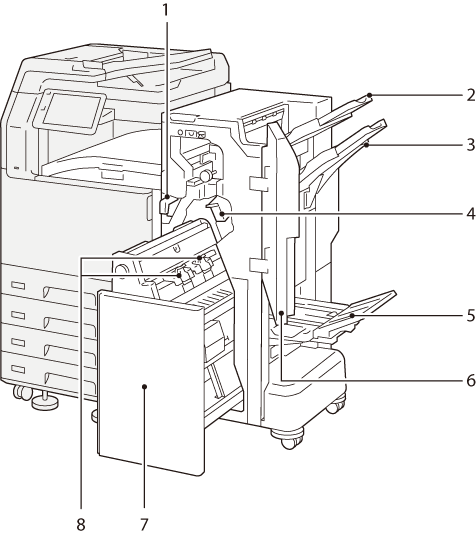

1

펀치 회수통

펀칭 조각이 들어갑니다.

2

배출 트레이

용지가 출력됩니다.

3

피니셔 트레이

평철 처리된 용지가 출력됩니다.

4

평철 스테이플 카트리지

철 스테이플 침을 교환하기 위한 유닛입니다.

5

소책자 트레이^*1

중철 제본 처리된 용지가 출력됩니다.

6

커버

용지 걸림, 스테이플 카트리지 교환이나 침 걸림을 조치할 때, 펀칭 조각을 버릴 때, 이 커버를 엽니다.

7

중철 제본기

용지를 반으로 접거나 반으로 접은 것에 스테이플을 고정하는 장치입니다.

8

중철 스테이플 카트리지^*1

중철 스테이플 침을 교환하기 위한 유닛입니다. 2개 있습니다.
