기기 청소
용지가 걸린 경우 (옵션 장치)

용지가 걸린 경우 (기기)

용지가 걸리면 기기가 정지하고 알람이 울립니다. 화면의 지시에 따라 걸려있는 용지를 제거해 주십시오.

용지는 찢기지 않도록 천천히 제거해 주십시오. 꺼내는 도중에 용지가 찢어졌어도 종이 조각을 기기 안에 남기지 말고 모두 제거해 주십시오.

용지 걸림 처리가 완료되면 용지가 걸리기 전의 상태로부터 프린트를 재개합니다. 복사 도중인 경우에는［시작］ 을(를) 탭하면 용지가 걸리기 전의 상태에서 복사가 다시 시작됩니다.

보충

  • 용지 걸림이 발생했을 때는 용지 걸림 위치를 확인한 후 용지 트레이를 꺼내십시오.

  • 용지 걸림에 대한 조치는 전원이 투입된 상태에서 하십시오.

  • 본 기계 내부의 부품은 만지지 마십시오. 프린트 불량의 원인이 됩니다.

측면 트레이

  1. 걸린 용지를 제거합니다.

왼쪽면 위 커버 안쪽

경고

  • 정착부는 고온입니다. 화상의 원인이 될 우려가 있습니다. 손을 대지 않도록 주의하십시오.

중요

  • 용지를 제거할 때, 왼쪽 위 커버의 안쪽에 있는 본체의 전사 벨트(검은 필름 모양의 벨트)를 손으로 만지지 마십시오. 화질에 영향을 주거나 전사 벨트가 손상되거나 하여 교환이 필요할 수 있습니다.

  1. 릴리스 레버를 들어올려 왼쪽 위 커버를 엽니다.

    보충

    • 사이드 트레이가 부착되어 있는 경우에는 사이드 트레이의 용지를 제거하여 사이드 트레이를 닫은 후, 왼쪽 위 커버를 여십시오.

    • 대용량 급지 트레이가 부착되어 있는 경우에는 손잡이를 잡고 정착부를 최대한 왼쪽으로 이동합니다.

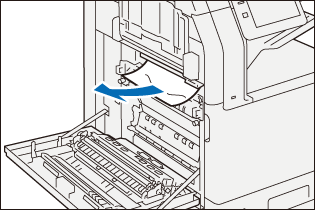

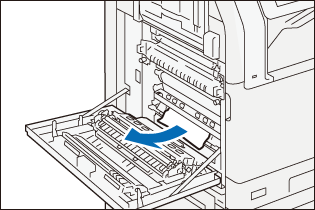

  2. 용지가 걸려 있는 위치를 확인 후, 걸려 있는 용지를 제거합니다.

    • 정착부

    1. 걸린 용지를 제거합니다.

      보충

      • 걸려 있는 용지의 선단이 출력 트레이의 방향으로 나와 있을 때는 아래로 당겨 용지 제거합니다.

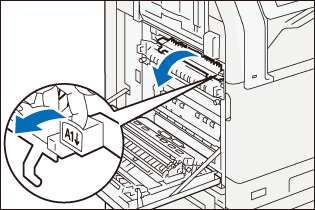

    2. 레버 [A1]를 당깁니다.

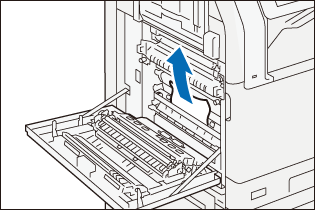

    3. 걸린 용지를 제거합니다.
    4. 레버 [A1]를 원래대로 놓습니다.

    • 중앙 트레이 출구

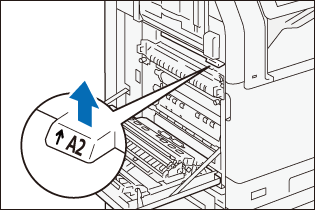

    1. 레버 [A2]를 당깁니다.

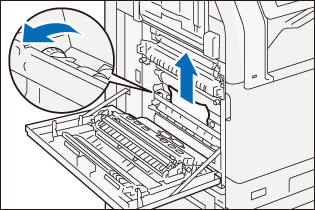

    2. 레버 [A2]를 잡으면서 걸려 있는 용지를 제거합니다.
    3. 레버 [A2]를 원래대로 놓습니다.

    • 양면 정착부

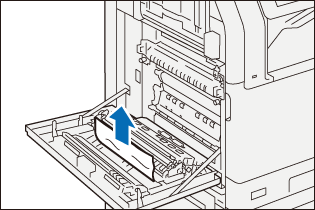

    1. 걸린 용지를 제거합니다.

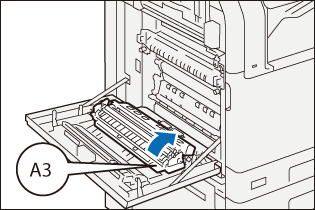

    2. 레버 [A3]를 당깁니다.
    3. 레버 [A3]를 잡으면서 걸려 있는 용지를 제거합니다.
    4. 레버 [A3]를 원래대로 놓습니다.
  3. 왼쪽 위 커버를 닫습니다.

용지가 찢기면서 남겨졌을 때의 대처

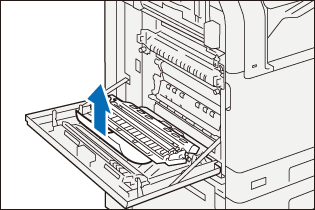

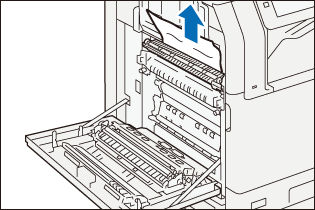

  1. 용지 단을 잡고 위로 빼냅니다.

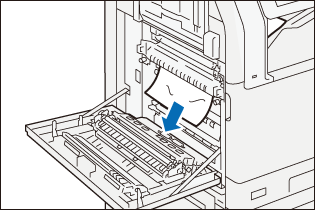

  2. 용지를 위에서 잡지 못할 때는 아래로 빼냅니다.
  3. 용지를 잡지 못할 때는 손잡이를 돌려 틈새로 용지를 빼냅니다.

왼쪽 아래 커버 안쪽 (2 트레이 구성의 경우)

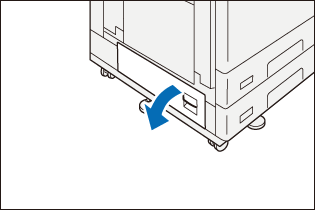

  1. 릴리스 레버를 들어올려 왼쪽 아래 커버를 엽니다.

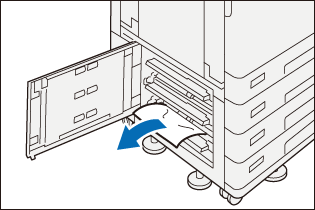

  2. 걸린 용지를 제거합니다.

    보충

    • 위쪽의 잘 보이지 않는 곳에 용지가 걸려 있는 경우가 있습니다. 면밀하게 확인해 주십시오.

  3. 왼쪽 아래의 커버를 닫습니다.

왼쪽 아래 커버 안쪽 (4 트레이 구성의 경우)

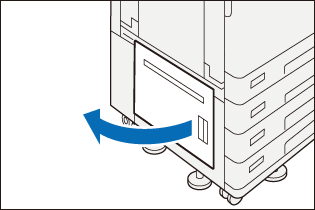

  1. 릴리스 레버를 당겨 왼쪽 아래 커버를 엽니다.
  2. 걸린 용지를 제거합니다.

    보충

    • 위쪽의 잘 보이지 않는 곳에 용지가 걸려 있는 경우가 있습니다. 면밀하게 확인해 주십시오.

  3. 왼쪽 아래의 커버를 닫습니다.

용지 트레이 1~4

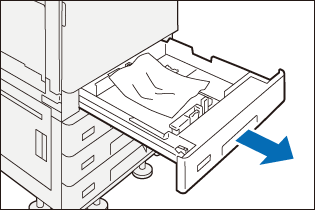

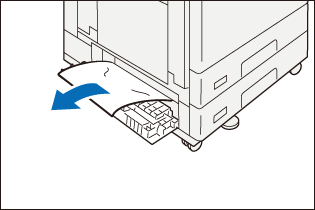

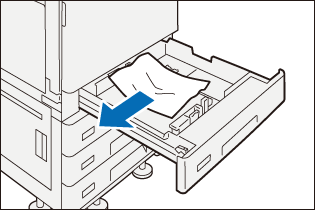

  1. 용지 걸림이 발생한 용지 트레이를 최대한 빼냅니다.
  2. 걸린 용지를 제거합니다.
  3. 용지 트레이를 밀어 넣습니다.

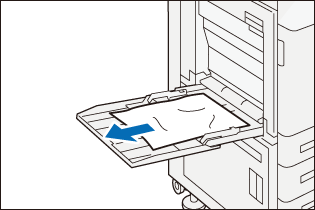

용지 트레이5(수동)

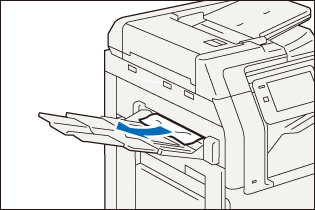

  1. 걸린 용지를 제거합니다.

원고 이송 장치 B1-C

  1. 원고 트레이에서 모든 원고를 제거합니다.

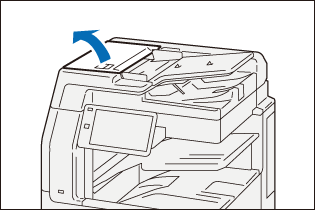

  2. 왼쪽 커버 앞쪽 손잡이를 들어 올려 커버가 멈출 때까지 엽니다.

    • 원고가 인입부에 끼어 있지 않을 때

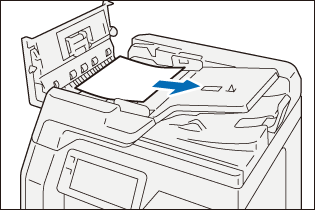

    1. 그대로 원고를 제거합니다.

    • 메시지에 손잡이를 돌리라는 지시가 있을 때

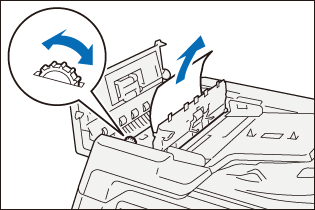

    1. 손잡이를 돌려 위에 원고를 내보내어 제거합니다.

      보충

      • 원고가 끼어 있을 때는 직접 빼내지 마십시오. 원고가 파손될 우려가 있습니다.

    • 메시지에 안쪽 커버를 열라는 지시가 있을 때

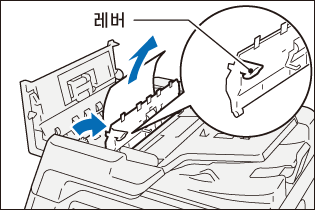

    1. 레버를 들어 올려 안쪽 커버를 엽니다.

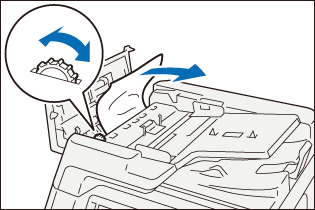

    2. 손잡이를 돌려 위로 원고를 내보내어 제거합니다.

      보충

      • 원고가 끼어 있을 때는 직접 빼내지 마십시오. 원고가 파손될 우려가 있습니다.

    3. 안쪽 커버를 닫습니다.
  3. 왼쪽 커버를 닫습니다.

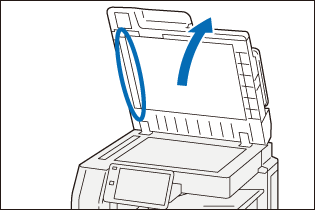

  4. 원고가 발견되지 않을 때는 원고 이송 장치를 들어올린 후, 원고가 있으면 꺼내고 원고 이송 장치를 닫습니다.

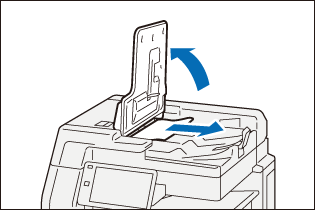

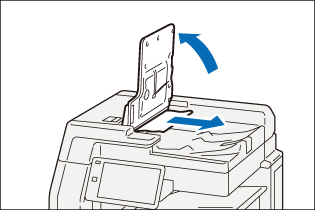

  5. 원고 이송 트레이를 들어 올려 원고를 제거합니다.
  6. 원고 이송 트레이를 되돌립니다.

원고 이송 장치 B5-PC/B4-PC

  1. 원고 트레이에서 모든 원고를 제거합니다.
  2. 왼쪽 커버 앞쪽 손잡이를 들어 올려 멈출 때까지 엽니다.

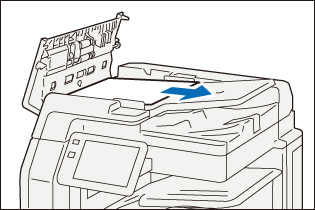

  3. 원고를 제거합니다.
  4. 왼쪽 커버를 닫습니다.

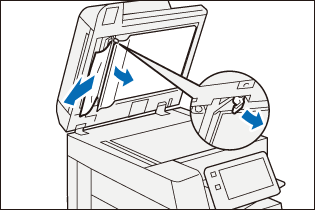

  5. 원고가 발견되지 않을 때는 원고 커버를 열어 레버를 잡고 뒷면 스캐너를 열어 원고를 꺼냅니다.
  6. 뒷면 스캐너를 닫은 후 원고 커버를 닫습니다.
  7. 원고 이송 트레이를 들어 올려 원고를 제거합니다.
  8. 원고 이송 트레이를 되돌립니다.
