各部の名称と働き

前面
右側面と背面
内部
自動両面原稿送り装置
フィニッシャーA3（オプション）
フィニッシャーB（オプション）

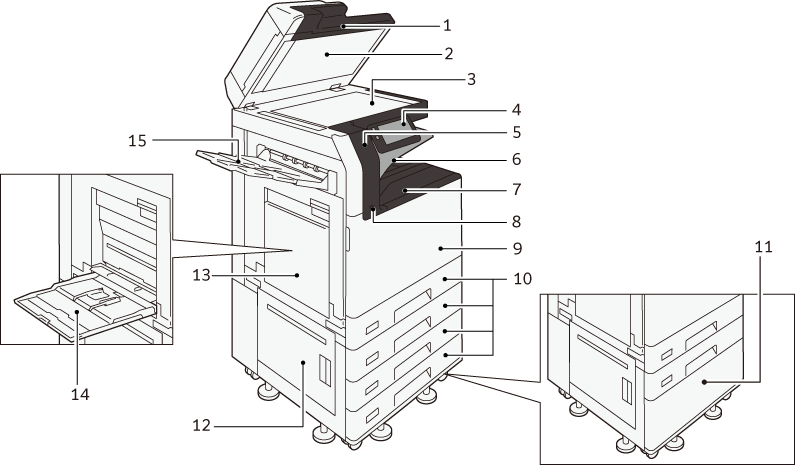

前面

No.	名称	説明
1	自動両面原稿送り装置補足本文中では、「自動両面原稿送り装置」を「原稿送り装置」と表します。	原稿をセットします。
2	原稿カバー	原稿を押さえます。
3	原稿ガラス	原稿をセットします。
4	操作パネル	本機を操作するためのタッチパネルディスプレイとボタン、本機の状態を知らせるランプがあります。参照詳しくは、操作パネルの使い方を参照してください。
5	本体内蔵ICカードリーダー（オプション）	ICカードをタッチすると、認証されます。
6	インナー排出トレイ（オプション）	用紙が排出されます。
7	センタートレイ	用紙が排出されます。
8	USBメモリー差し込み口（オプション）	USBメモリーは直接差し込んでください。補足メモリーカードリーダー、およびUSB接続オプションや関連商品のケーブルは接続できません。本差し込み口にUSBメモリーを接続しているときは、同時にメモリーカードリーダーやUSBメモリーを背面のUSBコネクターに接続しても認識されません。
9	正面カバー	消耗品を交換するときに開きます。
10	用紙トレイ1～4	用紙をセットします。補足用紙トレイ2～4は、モデルによってはオプションです。
11	キャビネット付き1トレイモジュール（オプション）	用紙をセットします。
12	左側面下部カバー	紙詰まりの処置をするときに開きます。
13	左側面上部カバー	紙詰まりの処置をするときに開きます。
14	用紙トレイ5（手差し）	用紙をセットします。
15	サイドトレイ（オプション）	用紙が排出されます。

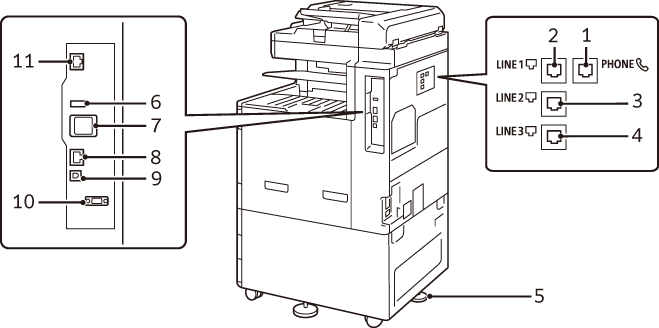

右側面と背面

No.	名称	説明
1	「PHONE」コネクター	電話やハンドセット（オプション）を使用する場合は、ここに接続します。補足電話やハンドセット（オプション）以外の機器（ファクス機など）は接続しないでください。「PHONE」に接続した受話器で通話する場合、「LINE1」に接続した回線が使用されます。
2	「LINE1」コネクター	一般回線（内線も可）を接続します。補足タッチパネルディスプレイでは［`回線1`］と表示されます。
3	「LINE2」コネクター（オプション）	一般回線（内線も可）を接続します。補足タッチパネルディスプレイでは［`回線2`］と表示されます。 ISDN接続機能はありません。
4	「LINE3」コネクター（オプション）	一般回線（内線も可）を接続します。補足タッチパネルディスプレイでは［`回線3`］と表示されます。 ISDN接続機能はありません。
5	アジャスターフット	本機の転倒を防止します。本機の設置後に床に接するまで時計回りに回転させます。
6	USB2.0コネクター	メモリーカードリーダー、またはUSB接続オプションや関連商品のケーブルを接続します。
7	無線キット	本機に無線（Wi-Fi/Bluetooth）を接続するときに使用します。
8	ネットワークポート	ネットワークケーブルを接続します。
9	USB3.0コネクター	プリンター用のUSBケーブル（タイプB）を接続します。
10	EPインターフェイス	課金装置や認証機器などの複合機関連商品を接続します。
11	ネットワークポート（オプション）	ネットワークケーブルを接続します。

LAN接続

ネットワークポートに接続するときは、電源を切った状態で行います。

補足

接続不良が発生する場合、機械管理者モードで、＞［設定］＞［ネットワーク設定］＞［プロトコル設定］＞［Ethernet設定］＞［Energy Efficient Ethernet］を［無効］にすると、改善することがあります。

USB接続

USBコネクターに接続するときは、電源を切った状態で行います。

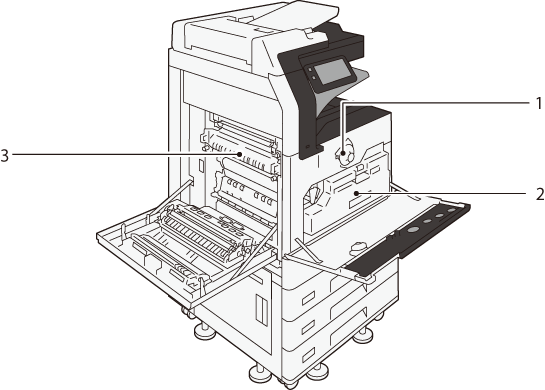

内部

No.

名称

説明

1

トナーカートリッジ

トナーが入っています。

2

トナー回収ボトル（R5）

使用済みのトナーを回収するボトルです。

3

定着装置（R8）

トナーを用紙に定着させる部分です。

高温なので、手を触れないように注意してください。

自動両面原稿送り装置

補足

本文中では、「自動両面原稿送り装置」を「原稿送り装置」と表します。

自動両面原稿送り装置（3パス両面対応）B1-C

No.	名称	説明
1	ノブ	原稿詰まりを処置するときに回します。
2	左側カバー	原稿詰まりを処置するときに開けます。
3	内カバー	原稿詰まりを処置するときに開けます。
4	原稿ガイド	原稿の端をそろえます。
5	原稿送りトレイ	原稿をセットします。
6	原稿受けストッパー	排出された原稿の飛び出しを防ぎます。
7	原稿受け	原稿が排出されます。
8	フィルム	原稿読み取り部の背景です。
9	原稿読み取りガラス	原稿を読み取ります。

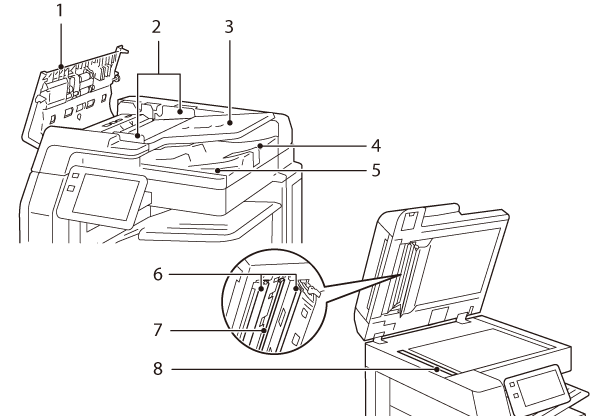

自動両面原稿送り装置（1パス両面対応）B4-PC

No.	名称	説明
1	左側カバー	原稿詰まりを処置するときに開けます。
2	原稿ガイド	原稿の端をそろえます。
3	原稿送りトレイ	原稿をセットします。
4	原稿受けストッパー	排出された原稿の飛び出しを防ぎます。
5	原稿受け	原稿が排出されます。
6	フィルム	原稿読み取り部の背景です。
7	裏面読み取りガラス	原稿の裏面を読み取ります。
8	原稿読み取りガラス	原稿を読み取ります。

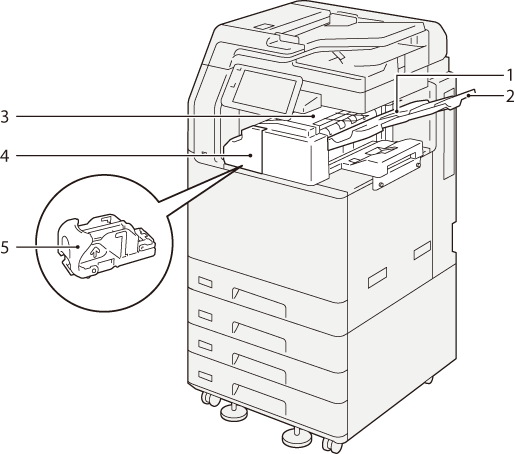

フィニッシャーA3（オプション）

No.	名称	説明
1	センタートレイ	用紙が排出されます。
2	延長トレイ	排出された用紙の飛び出しを防ぎます。
3	フィニッシャートレイ	用紙が排出されます。排出された用紙を支えるガイドワイヤーが付いています。
4	正面カバー	紙詰まりの処置や、ホチキス針の交換や針詰まりの処置をするときに、このカバーを開きます。
5	ホチキスカートリッジ	ホチキス針を交換するためのユニットです。

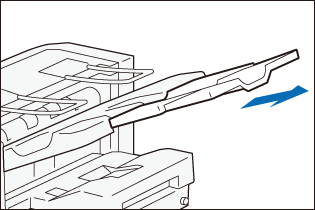

延長トレイ

よこ置きの用紙を排出する場合は、延長トレイを引き出します。

補足

コート紙では、ローラー状の跡が発生することがあります。

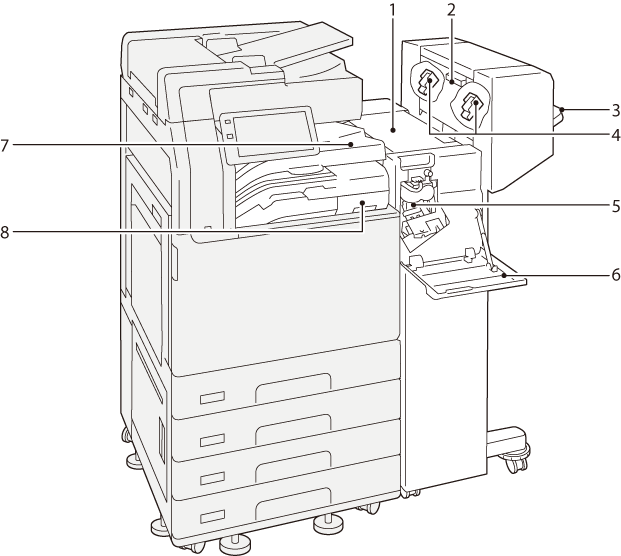

フィニッシャーB（オプション）

補足

「フィニッシャーB4」、「フィニッシャーB5」、「フィニッシャーB 中とじユニット」、「フィニッシャーB パンチユニット2/4穴」を総称して「フィニッシャーB」と記載しています。

No.	名称	説明
1	上面カバー	紙詰まりの処置をするときに、このカバーを開きます。
2	中とじユニットの側面カバー	中とじ用のホチキス針を交換するときに、このカバーを開きます。
3	フィニッシャートレイ	フィニッシングされた用紙が排出されます。
4	中とじ用ホチキスカートリッジ	中とじ用のホチキス針を交換するためのユニットです。2個あります。
5	平とじ用ホチキスカートリッジ	平とじ用のホチキス針を交換するためのユニットです。
6	正面カバー	紙詰まりの処置、ホチキスカートリッジの交換や針詰まりの処置をするときに、このカバーを開きます。
7	フィニッシャー接続部カバー	紙詰まりの処置をするときに、このカバーを開きます。
8	パンチダストボックス	パンチした切りくずが入ります。
