部品ページの概要

部品ページは、3DWorksのメインとなるページです。1つの部品バージョンセットに対して、1つの部品ページが存在します。
次の内容について説明します。

部品ページの種類

3DWorksには、次の3種類の部品ページがあります。

項目 説明
基本部品ページ 3DWorksにアクセスできるユーザーが使用するページです。部品リストページで、部品ページ単位で管理されています。
STEPファイルを読み込んで部品ページを生成したときや、検査結果を読み込んで出来栄え統合を行ったときに、システムが生成します。
⇒「基本部品ページのモード」
出来栄え差分ページ 出来栄え統合された２つの検査結果を比較し、同一検査項目の差分を表示します。
基本部品ページの出来栄えモードで、［ページ生成］タブから一時的に生成できます。
出来栄え差分ページは、生成したユーザーだけが閲覧できます。出来栄え差分ページは保存されないため、閉じた後に再度閲覧したい場合は再生成してください。
⇒「出来栄え差分ページを生成する」
ダウンロード版部品ページ 3DWorksへのアクセス権が無いユーザー向けに、部品ページの閲覧／利用に必要なデータやページ構成をまとめたローカルHTMLファイルです。基本部品ページの図面モード／測定モードと同時に生成されます。
3DWorksにログインしないでも、部品ページの一部の機能を利用できます。
⇒「ダウンロード版部品ページ」

基本部品ページのモード

基本部品ページは、業務プロセスに応じて利用しやすい3種類のモードを備えています。
部品ページは、部品リストページか部品バージョンツリーで選択したモードで表示されます。

項目 説明
図面モード（＊1） 部品ページが生成されたときにシステムが生成する初期状態のモードです。
3Dモデルと3Dモデル上に付与されたPMIを確認できます。
3Dモデルに付加されたPMIは、データム＞ビュー＞PMIのツリー（階層構造）で管理されます。
⇒「3Dモデルの操作」、「PMIツリーの構成と操作」、「PMIツリーの各ノードに対する操作」、「PMIをフィルタリングする」
測定モード（＊1） 図面モードと同様に、部品ページが生成されたときに生成されるモードです。
図面モードの機能に加えて、検査番号と測定箇所を確認できます。
⇒「測定箇所を確認する（測定モード）」
出来栄えモード 登録済みの検査結果を部品ページに出来栄え統合したときに生成されるモードです。
測定モードの機能に加えて、測定位置ごとの検査結果や、複数の測定位置を元に判定される出来栄えを確認できます。
対象の部品ページに対して、1つでも出来栄え統合すれば利用できます。
⇒「出来栄え（検査結果）を確認する（出来栄えモード）」
  • 検査表の再生成を行ったときや、部品ページの上書きを実行したときに再生成されます。

モードを切り替える

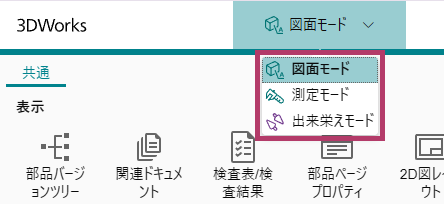

開いている基本部品ページのモードは、ヘッダーのプルダウンメニューで切り替えることができます。

部品ページの構成

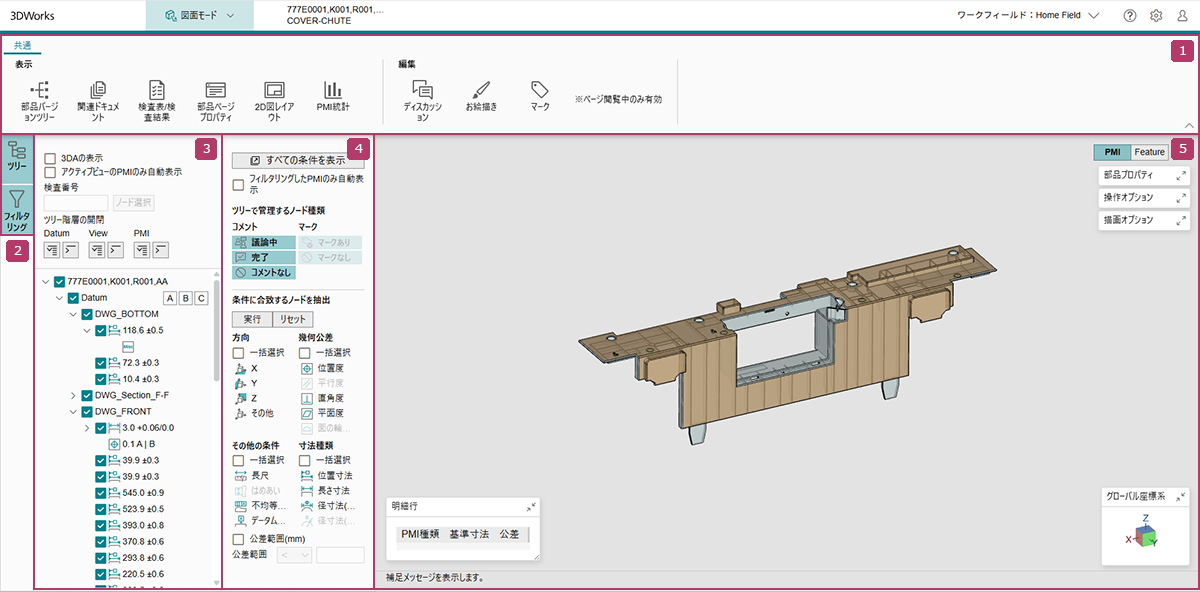

部品ページの画面構成について説明します。

部品ページは、部品リストページまたは［部品バージョンツリー］画面から表示します。
⇒「部品ページを表示する」
番号 項目 説明
リボン 部品ページに関連する情報の表示や部品ページを編集する機能が表示されます。
右下の／をクリックすると、リボンの最小化／表示を切り替えできます。
⇒「部品ページに関連する情報を表示する」
サイドバー PMIツリー領域、PMIフィルター領域の表示／非表示を切り替えます。
  • ツリー
    PMIツリー領域の表示／非表示を切り替えます。
  • フィルタリング
    PMIフィルター領域の表示／非表示を切り替えます。
PMIツリー領域 部品ページが保有するPMIノードをツリーで管理します。
右上のをクリックすると非表示にできます。
⇒「PMIツリーの構成と操作」
PMIフィルター領域 PMIツリー領域や3Dモデルに表示するPMIノードを、条件を指定してフィルタリングします。
右上のをクリックすると非表示にできます。
⇒「PMIをフィルタリングする」
3D表示領域 3Dモデルや背景、3Dモデルを操作するためのメニューが表示されます。
各メニューのウィンドウは、右上のをクリックすると最小化され、ウィンドウタイトルだけの表示に変更できます。
最下部には補足メッセージが表示されます。
⇒「3Dモデルの操作」

基本部品ページの機能

部品ページのモードによって利用できる機能が異なります。各モードで利用できる機能は、次のとおりです。

〇：利用可、－：利用不可

機能 図面モード 測定モード 出来栄えモード
ヘッダー モード切り替え 〇 〇 〇
ワークフィールド切り替え 〇 〇 〇
共通タブ 部品バージョンツリー 〇 〇 〇
関連ドキュメント 〇 〇 〇
検査表/検査結果 〇 〇 〇
部品ページプロパティ 〇 〇 〇
2D図レイアウト 〇 〇 〇
PMI統計 〇 〇 〇
ディスカッション 〇 〇 〇
お絵描き 〇 〇 〇
マーク 〇 〇 〇
出来栄えタブ 評価方式 － － 〇
検査結果の選択 － － 〇
ずれ量表示 － － 〇
ばらつき表示 － － 〇
ページ生成タブ 出来栄え差分ページ生成 － － 〇
PMIツリー操作部 3DAの表示 〇 〇 〇
アクティブビューのPMIのみ自動表示 〇 〇 〇
検査番号の検索 － 〇 〇
ツリー階層の開閉 〇 〇 〇
PMIツリー部 PMIツリー 〇 〇 〇
検査行 － 〇 〇
チェックボックス操作 〇 〇 〇
ツリー開閉操作 〇 〇 〇
マウスオーバー操作 〇 〇 〇
（Datum） 〇 〇 〇
（正対ビュー） 〇 〇 〇
（Datum内正対ビュー） 〇 〇 〇
（切断） 〇 〇 〇
（コメント） 〇 〇 〇
（マーク） 〇 〇 〇
PMIフィルター すべての条件を表示 〇 〇 〇
フィルタリングしたPMIのみ自動表示 〇 〇 〇
コメント 〇 〇 〇
出来栄え評価 － － 〇
マーク 〇 〇 〇
セマンティック警告 〇 〇 〇
出来栄え警告 － － 〇
方向 〇 〇 〇
幾何公差 〇 〇 〇
その他の条件 〇 〇 〇
寸法種類 〇 〇 〇
公差範囲 〇 〇 〇
3D表示領域 3Dモデル/3DAの表示と操作 〇 〇 〇
出来栄えオブジェクトの表示 － 〇（＊1） 〇（＊1）
部品プロパティ 〇 〇 〇
グローバル座標系 〇 〇 〇
カラーバー：寸法評価／体積評価 － － 〇
カラーバー：ずれ量 － － 〇
カラーバー：ばらつき － － 〇
（選択対象変更） 〇 〇 〇
（画面最大化） 〇 〇 〇
補足メッセージ部 〇 〇 〇
明細行 〇 〇 〇
描画オプション 3Dモデルの描画変更 〇 〇 〇
断面表示 〇 〇 〇
各座標の表示 〇 〇 〇
出来栄えオブジェクトのサイズ変更 － － 〇
操作オプション 選択対象でセンタリング 〇 〇 〇
表示を初期状態に戻す 〇 〇 〇
