測定箇所を確認する（測定モード）
測定モードでは、生成した検査表の測定箇所をPMIツリーと3D表示領域で確認できます。
次の内容について説明します。
3D表示領域で測定箇所を確認する
3DWorksでは検査表を生成する際に、検査項目ごとに複数の測定箇所を設定します。
測定モードでは、設定した複数の測定箇所について、3Dモデル上で推奨する測定位置を確認できます。
3Dモデルデータ上で算出した測定位置のため、実際の測定点ではありません。測定箇所の位置の参考として活用してください。
基本部品ページを、測定モードで開きます。
開いている部品ページのモードは、ヘッダーのプルダウンメニューで切り替えできます。
⇒「部品ページを表示する」、「ヘッダーの構成」

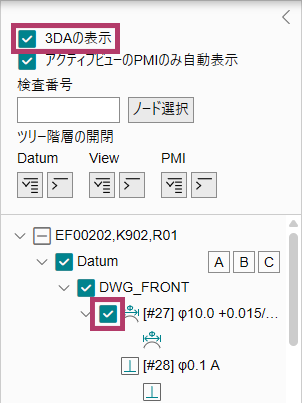

PMIツリー操作部の［3DAの表示］にチェックマークを付け、測定箇所を確認したいノードにチェックマークを付けます。
チェックマークを付けたノードの子ノードにもチェックマークが付きます。

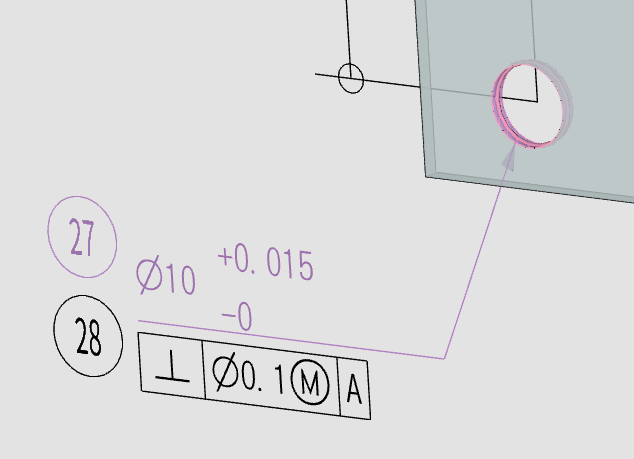

チェックマークを付けたノードに対応する測定点オブジェクト（ポイント）と3DAオブジェクトが3D表示領域に表示されます。
測定点オブジェクト（ポイント）で測定箇所を確認します。
3DAオブジェクトには検査番号も含めたPMI情報が表示され、PMIツリーとの対応を確認できます。
PMIツリーで検査番号と測定箇所を確認する
測定モードでは、PMI（代表結果）ノードの子ノードとして個別検査結果ノードが形成されます。

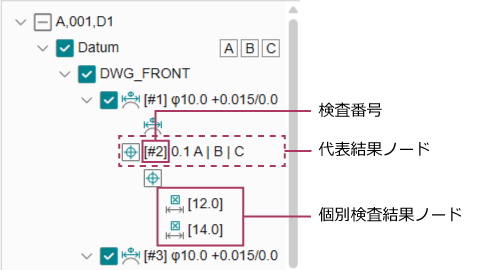

検査番号や代表結果ノード、個別検査結果ノードは次のように表示されます。
PMIツリーは、検査番号が昇順になるように生成されます。
