PMIをフィルタリングする

PMIツリーに属するツリーノードを、指定した条件でフィルタリングします。
フィルタリングすると、フィルタリング対象のPMIを含むPMIセットやツリーノードだけがPMIツリーに表示されます。
次の内容について説明します。

すべての条件を表示する

PMIフィルター領域に表示されていないフィルタリング条件を表示する方法について説明します。

利用頻度の高いフィルタリング項目はPMIフィルター領域に表示されています。より詳細なフィルタリングや検索をしたい場合は、［フィルタリング］ウィンドウを使用してください。

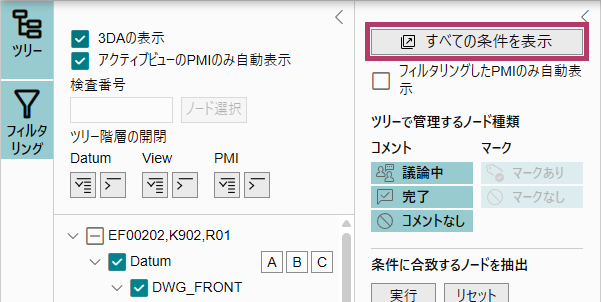

PMIフィルター領域で［すべての条件を表示］をクリックします。
PMIフィルター領域が非表示になり、［フィルタリング］ウィンドウが表示されます。
  • 選択できる条件は、モードによって異なります。
  • 条件に一致するPMIノードがPMIツリーに存在しない場合、該当の条件は選択できません。
  • フィルタリングの対象は、各中間ノードのPMIセットの最上位階層のPMIノードまでで、個別検査結果は対象としません。

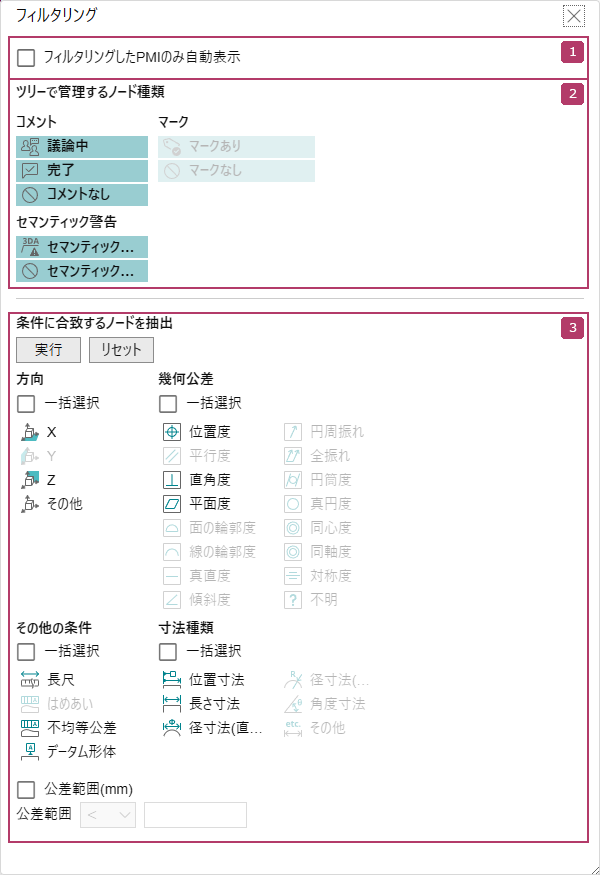

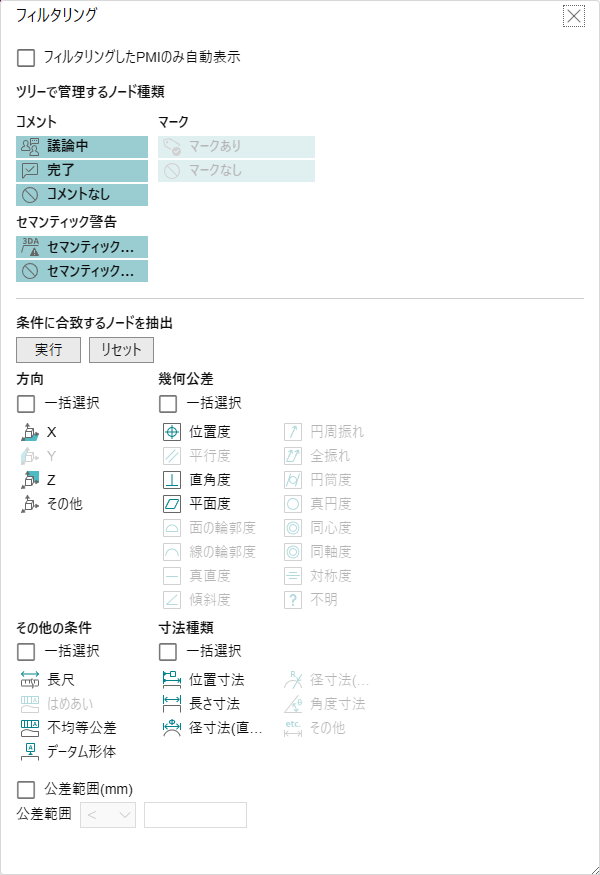

［フィルタリング］ウィンドウ

番号 項目 説明
フィルタリングしたPMIのみ自動表示 PMIツリー上で表示しているツリーノードにチェックマークが付き、フィルタリング／検索した対象だけが3D表示領域に表示されます。
PMIツリー操作部の［アクティブビューのPMIのみ自動表示］にチェックマークが付いている場合は、フィルタリング／検索した対象と、アクティブビュー配下のツリーノードにだけチェックマークが付きます。

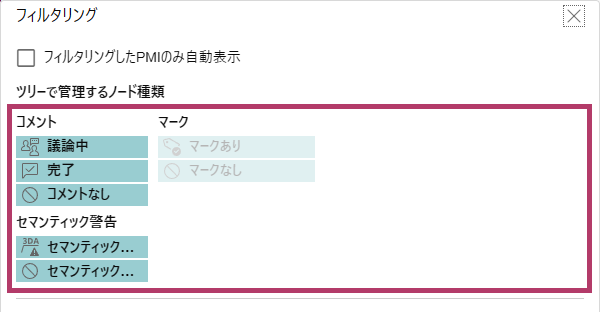

ツリーで管理するノード種類 項目を選択すると、直ちに該当する状態のPMIノードが表示されます。
⇒「PMIのステータスでフィルタリングする」
条件に合致するノードを抽出 チェックボックスおよび項目を選択した状態で［実行］をクリックすることで、条件に一致するノードが表示されます。
⇒「PMIの種類で抽出する」

PMIのステータスでフィルタリングする

［フィルタリング］ウィンドウで条件を設定し、PMIのステータスに基づいてPMIツリーをフィルタリングする方法について説明します。

［フィルタリング］ウィンドウを表示します。
PMIフィルター領域の条件だけでフィルタリングすることもできます。必要に応じて［フィルタリング］ウィンドウから条件を設定してフィルタリングしてください。
⇒「すべての条件を表示する」
表示したいPMIの条件を選択します。
条件に該当するPMIだけがPMIツリーに表示されます。
項目 説明
コメント（＊1） ディスカッション機能のコメントスレッドのステータスでフィルタリングします。
データムノードやビューノードなどの中間ノードもフィルタリングの対象です。
  • 議論中
    議論中のコメントスレッドが1つでも存在するPMIセットやツリーノード>を、PMIツリーに表示します。
  • 完了
    完了ステータスのコメントスレッドだけのPMIセットやツリーノードを、PMIツリーに表示します。
  • コメントなし
    コメントスレッドが存在しないノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
初期の選択状態はすべて選択されています。
⇒「部品ページにコメントを付与する」
マーク（＊2） マークの有無でフィルタリングします。
データムノードやビューノードなどの中間ノードもフィルタリングの対象です。
  • マークあり
    （マーク）が付与されたPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • マークなし
    （マーク）が付与されていないPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
［共通］タブの［マーク］が無効の場合はフィルタリングできません。
⇒「作業中のツリーノードにマークを付ける」
出来栄え評価（＊3） 出来栄え評価でフィルタリングします。
  • OK
    代表ノードの検査結果が （OK）のPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • Alert
    代表ノードの検査結果が （Alert）のPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • Reject
    代表ノードの検査結果が （Reject）のPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • 判定なし
    代表ノードの検査結果が （判定なし）のPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • 代表結果の判定には、個別検査結果のうち最も評価が低い値を使用します。
  • 初期の選択状態はAlertとRejectが選択されています。
⇒「出来栄え評価を確認する」
セマンティック警告（＊1） セマンティック警告を含むかどうかでフィルタリングします。
  • セマンティック警告あり
    （セマンティック警告）が付与されたPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • セマンティック警告なし
    （セマンティック警告）が付与されていないPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
初期の選択状態はすべて選択されています。
⇒「PMIノードのセマンティック性を確認する」
出来栄え警告（＊3） 出来栄え警告を含むかどうかでフィルタリングします。
  • 出来栄え警告あり
    検査結果に（出来栄え警告）が付いたPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
  • 出来栄え警告なし
    検査結果に（出来栄え警告）が付いていないPMIノードを含むPMIセットやツリーノードを、PMIツリーに表示します。
初期の選択状態はすべて選択されています。
⇒「出来栄え警告と判定なし」
  • 図面モード／測定モード／出来栄えモードで表示されます。
  • 図面モード／測定モード／出来栄えモード／出来栄え差分ページで表示されます。
  • 出来栄えモードで表示されます。

PMIの種類で抽出する

PMIの条件を絞って検索する方法について説明します。

［フィルタリング］ウィンドウを表示します。
⇒「すべての条件を表示する」

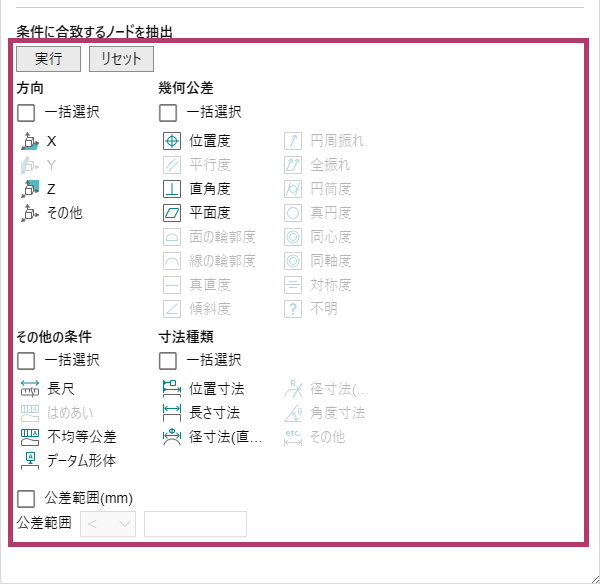

抽出したいPMIの条件を選択し、［実行］をクリックします。
条件に該当するPMIだけがPMIツリーに表示されます。
項目 説明
条件に合致するノードを抽出 選択した条件でPMIツリーをフィルタリングします。
  • 実行
    選択条件に一致するPMIセットをPMIツリーに表示します。
  • リセット
    ［条件に合致するノードを抽出］で選択した条件をリセットして、フィルタリングを解除します。
    ［ツリーで管理するノード種類］の条件はリセットされません。
方向 選択された方向の成分を持つPMIノードを含むPMIセットを抽出します。
所属するデータム系を問わず、グローバル座標系におけるXYZ成分でフィルタリングします。
［その他］を選択すると、XYZ軸方向の成分を持たないPMIノードを含むPMIセットがPMIツリーに表示されます。
幾何公差（＊1） 選択された幾何公差のPMIノードを含むPMIセットを抽出します。
その他の条件 選択した種類のPMIノードを含むPMIセットを抽出します。
  • ［長尺］を選択した場合、最大基準寸法の90%以上となる長さ寸法PMIノードまたは位置公差PMIノードを含むPMIセットが表示されます。
  • ［はめあい］を選択した場合、CADの公差設定で「はめあい」を指定したPMIノードを含むPMIセットが表示されます。
寸法種類（＊1） 選択された寸法種類のPMIノードを含むPMIセットを抽出します。
径寸法のうち、球直径（Sφ）と球半径（SR）は、それぞれ直径（φ）と半径（R）に含まれます。
公差範囲 指定した公差範囲に該当するPMIノードを含むPMIセットを抽出します。
チェックボックスにチェックマークを付け、テキストボックスに任意の公差値（単位：mm）を入力します。
ドロップダウンリストで不等号（≦、＜、＞、≧）を選択します。
  • PMIフィルター領域で条件を絞って検索することもできますが、指定できる検索条件は一部に限られます。より詳細な条件で検索する場合は、［フィルタリング］ウィンドウから検索してください。
