部品ページを探す

操作したい部品ページは、部品リストページまたは［部品バージョンツリー］画面から探すことができます。
次の内容について説明します。

部品リストページの構成

部品リストページは、3DWorksへログインした後に表示される、ホームとなるページです。
また、他のページを表示している場合、ヘッダーの「3DWorks」部分をクリックすると部品リストページに遷移できます。
部品リストページの項目について説明します。

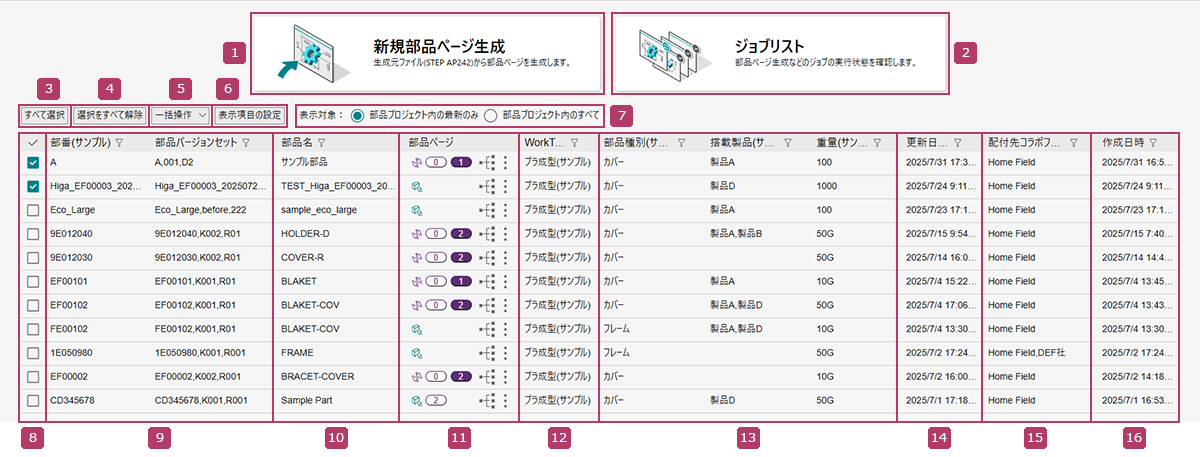

部品リストページ

各項目の説明

番号 項目 説明
新規部品ページ生成（＊1） ［部品ページ生成(1/2)］画面が表示されます。
部品ファイル（STEPファイル）から、部品ページを生成します。
⇒「［部品ページ生成(1/2)］画面の構成」
ジョブリスト（＊1）（＊2） ジョブリストページが表示されます。
部品ページ生成などのジョブの実行状態を確認します。
⇒「ジョブの実行状況を確認する」
すべて選択（＊3） 表示中の部品ページのチェックボックスにチェックマークを付けます。
選択をすべて解除（＊3） すべてのチェックボックスからチェックマークを外します。
一括操作（＊4） チェックマークを付けた部品ページに対して、選択した操作を実行します。
  • コラボフィールドに配付
    ［コラボフィールドに配付］画面が表示されます。
    部品ページのコラボフィールド配付先を設定します。
⇒「 複数の部品ページをコラボフィールドに配付する」
表示項目の設定 ［表示項目の設定］画面が表示されます。
一部項目の表示／非表示や、表示順序を設定します。
設定方法は［表示設定の登録］ページで設定した［表示項目の設定］と同様です。
ユーザーごとに設定は保存されず、3DWorksからログアウトした場合やWebブラウザーを閉じた場合、表示は初期状態に戻ります。
⇒「表示項目を設定する※」
表示対象 リスト表示する部品ページを変更します。
ホームフィールドの場合はすべての部品ページを対象とします。コラボフィールドの場合は、配付された部品ページだけを対象とします。
  • 部品プロジェクト内の最新のみ
    各部品プロジェクトのうち、最後に生成された部品ページだけを表示対象とします。
  • 部品プロジェクト内のすべて
    すべての部品ページを表示対象とします。
チェックボックス（＊3） 一括操作（）をする場合、対象とする部品ページにチェックマークを付けます。
部品バージョン ［部品ページ生成(1/2)］画面で設定した部品バージョンが表示されます。
部品プロジェクトで使用する最上位の部品バージョン（左列）と、部品バージョンを連結した部品バージョンセットが表示されます。
⇒「［部品ページ生成(1/2)］画面の構成」
部品名 ［部品ページ生成(1/2)］画面で設定した部品名が表示されます。
⇒「［部品ページ生成(1/2)］画面の構成」
部品ページアイコン 部品ページに対する操作・表示のアイコンです。

  • 検査結果が出来栄え統合されていない状態です。
    クリックすると部品ページのモードを選択するメニューが表示され、図面モードと測定モードが選択できます。
⇒「部品ページを表示する」

  • 検査結果が出来栄え統合されている状態です。
    クリックすると部品ページのモードを選択するメニューが表示され、図面モードと測定モード、出来栄えモードが選択できます。
⇒「部品ページを表示する」

  • 未統合の検査結果の数が表示されます。

  • 出来栄え統合されている検査結果の数が表示されます。

  • ［部品バージョンツリー］画面が表示されます。
    部品バージョンをツリー構造で確認できます。
⇒「［部品バージョンツリー］画面の構成」

  • 部品ページに対して操作するメニューが表示されます。
    選択した操作を実行します。
⇒「部品ページをコラボフィールドに配付する 」、「2D図レイアウトを生成する」、「検査表／検査結果を管理する」、「関連ドキュメントを管理する」、「部品ページの情報を確認する」
WorkType ［部品ページ生成(1/2)］画面で設定したWorkTypeが表示されます。
⇒「［部品ページ生成(1/2)］画面の構成」
部品属性 ［部品ページ生成(1/2)］画面で設定した部品属性が表示されます。
⇒「［部品ページ生成(1/2)］画面の構成」
更新日時 部品ページの検査表を統合した日時が表示されます。
検査表が統合されていない場合は、部品ページの生成日が表示されます。
配付先コラボフィールド 部品ページが配付されているコラボフィールド名が表示されます。
作成日時 部品ページの生成日時が表示されます。
  • 所属しているワークフィールドがホームフィールドの場合にだけ表示されます。部品ページをスクロールしている場合は、ページ右上に表示されます。
  • 所属しているワークフィールドがコラボフィールドの場合は、スクロール状態に関わらずページ右上に表示されます。
  • ［一括操作］に関連した操作項目のため、ワークフィールドがコラボフィールドの場合は、操作を行っても設定や動作は変化しません。
  • 所属しているワークフィールドがホームフィールドの場合にだけ表示されます。

［部品バージョンツリー］画面の構成

部品リストページでをクリックまたは、部品ページで［部品バージョンツリー］をクリックすると、［部品バージョンツリー］画面が表示されます。
［部品バージョンツリー］画面では、部品ページを部品プロジェクトごとにツリー構造で管理します。
コラボフィールドの場合は、配付された部品ページだけでツリー構造で管理します。
［部品バージョンツリー］画面の項目について説明します。

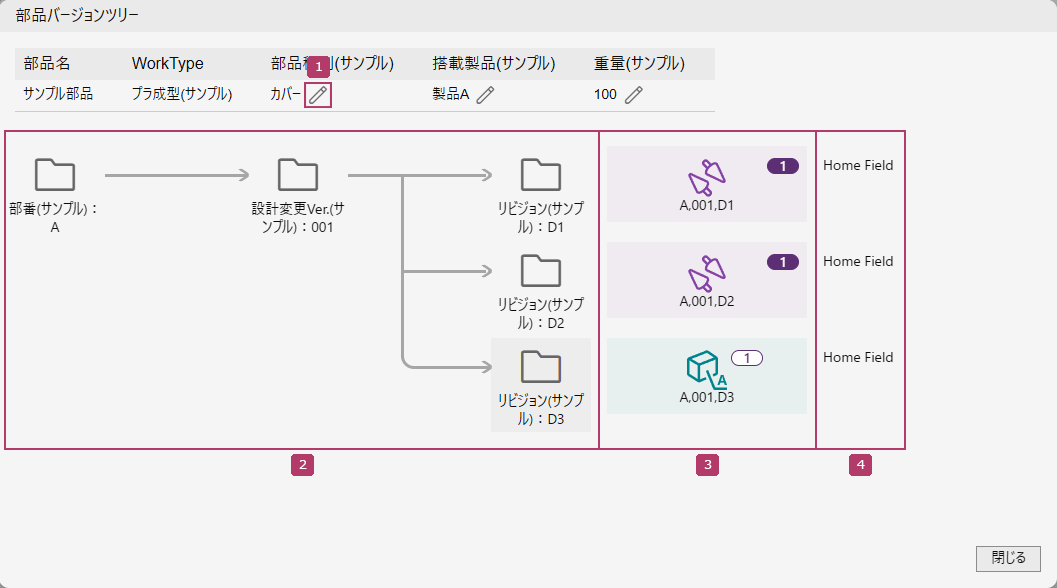

［部品バージョンツリー］画面

各項目の説明

番号 項目 説明
部品属性の変更アイコン（＊1） 部品属性の変更画面が表示されます。
部品ページの部品属性を変更できます。
部品バージョンツリーのいずれかの部品バージョンを選択します。
部品属性の変更アイコンをクリックします。
部品属性を変更し、［OK］をクリックます。
上位の部品バージョンを選択して部品属性を変更した場合は、それ以下の階層の部品属性も変更されます。
部品バージョンツリー 部品ページが部品プロジェクトごとにツリー構造で表示されます。
いずれかの部品バージョンをクリックするとメニューが表示されます。表示されるメニューはクリックしたフォルダアイコンによって異なります。
  • コラボフィールドに配付（＊1）
    部品ページのコラボフィールド配付先を設定します。
⇒「単一の部品ページをコラボフィールドに配付する」
  • 部品ページ生成（＊1）
    生成済みの部品プロジェクトに対して、部品ページを追加します。
⇒「部品ページを生成する 」
  • 2D図レイアウト生成（＊1）
    2D図レイアウトを生成します。
  • 検査表/検査結果の管理
    検査表の取得／再生成や検査結果の登録、検査結果の統合を管理します。
⇒「検査表／検査結果を管理する」
  • 関連ドキュメントの管理
    関連ドキュメントと関連ページを設定します。
⇒「関連ドキュメントを管理する」
  • 部品ページの削除（＊1）
    生成済みの部品ページを削除します。
⇒「部品ページを削除する」
  • 部品ページプロパティ
    部品ページの詳細情報を表示します。
⇒「部品ページの情報を確認する」
部品ページ表示アイコン 部品ページに対する操作・表示のアイコンです。

  • 出来栄えモードが未生成です。
    マウスカーソルを置くと、部品ページのモードを選択するメニューが表示されます。
⇒「部品ページを表示する」

  • 出来栄えモードが生成済みです。
    マウスカーソルを置くと、部品ページのモードを選択するメニューが表示されます。
⇒「部品ページを表示する」

  • 未統合の検査結果の数が表示されます。

  • 統合されている検査結果の数が表示されます。
配付先コラボフィールド（＊1） 部品ページが配付されているコラボフィールド名が表示されます。
  • 所属しているワークフィールドがホームフィールドの場合にだけ表示されます。
