部品ページを生成する

部品ページは［部品ページ生成］画面で生成します。
次の内容について説明します。

• 部品ページを生成する
• ［部品ページ生成(1/2)］画面の構成
• ［部品ページ生成(2/2)］画面の構成

部品ページを生成する

部品ページを生成する方法について説明します。
2通りの方法があり、それぞれ次のような特長があります。

部品ページの生成方法	説明
新規部品ページ生成	設定項目がすべて未入力の状態で設定できるため、部品プロジェクトごと新規生成する場合に効率的です。 部品リストページの［新規部品ページ生成］から生成できます。
部品ページ生成	元となる部品ページの設定項目が入力された状態で設定できるため、部品プロジェクトへの部品ページの追加や上書きをする場合に効率的です。 部品リストページまたは部品バージョンツリー画面の［部品ページ生成］から生成できます。

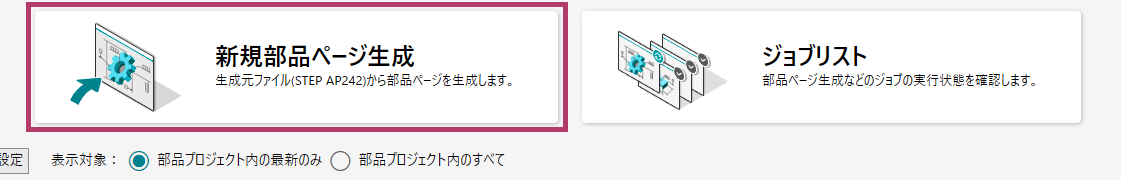

新規部品ページ生成

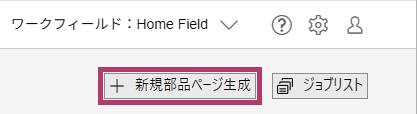

部品ページ生成（部品リストページの場合）

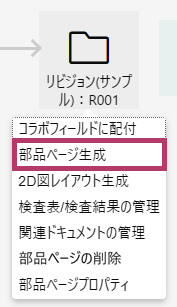

部品ページ生成（［部品バージョンツリー］画面の場合）

［部品ページ生成(1/2)］画面の構成

［部品ページ生成(1/2)］画面の項目について、新規部品ページ生成の場合を例に説明します。

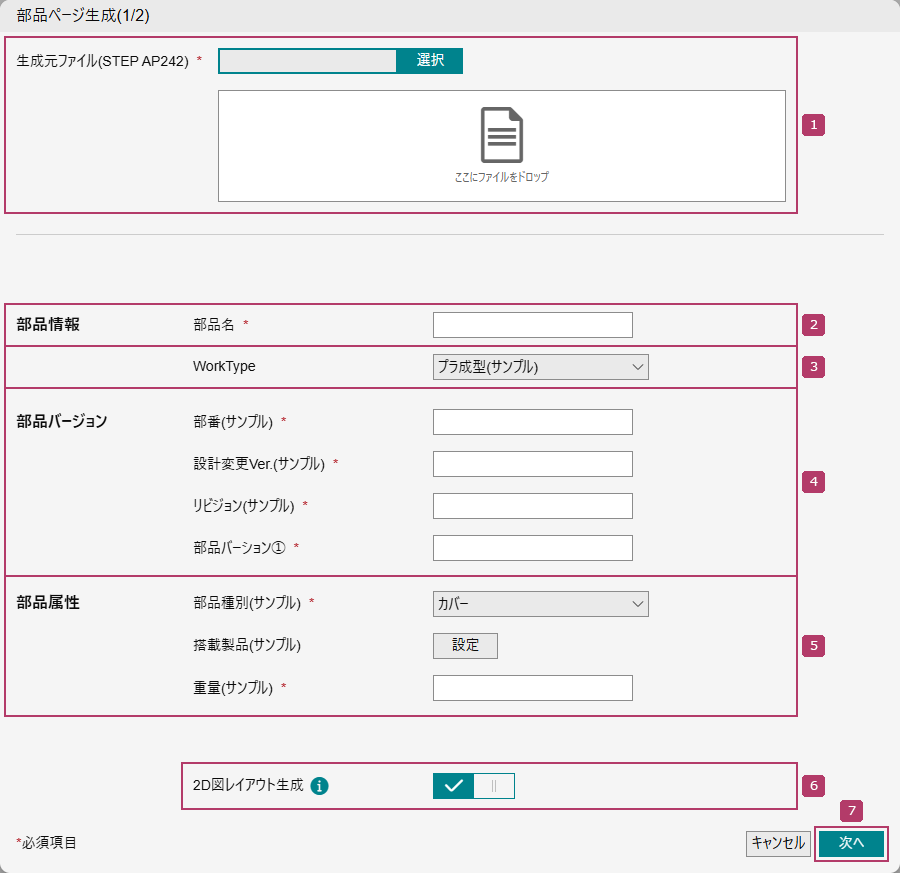

［部品ページ生成(1/2)］画面

各項目の説明

番号	項目	説明
	生成元ファイル(STEP AP242)	部品ページ生成の元となる部品ファイル（STEPファイル）を選択します。 ［選択］をクリックしてファイル選択するか、ファイルをドロップして、部品ファイルを登録します。 登録するSTEPファイルは次の条件を満たす必要があります。 STEP AP242形式 部品の階層を持たない（Assy構造ではない） 形状の表現形式がBREP（境界表現）である（座標データだけで構成されていない） 単一ボディである（複数シェルを持たない）
	部品名（＊1）	生成する部品ページの部品名を設定します。
	WorkType（＊1）	WorkTypeを設定します。 ⇒「［WorkType毎の設定登録］ページの構成※」
	部品バージョン（＊1）	部品バージョンの値を設定します。 ［基本設定の登録］ページで設定した部品バージョン名が表示されます。 部品バージョンの値の先頭、末尾に空白文字は使用できません。 ⇒「［基本設定の登録］ページの構成※」
	部品属性	部品属性の値を設定します。 ［基本設定の登録］ページで設定した部品属性名が表示されます。 入力方法は、［基本設定の登録］ページで設定した入力タイプによって異なります。 ⇒「部品属性を登録する※」
	2D図レイアウト生成	部品ページ生成時に、2D図レイアウトページを同時に生成するかどうかを設定します。
	次へ	［部品ページ生成(2/2)］画面に遷移します。 必須項目の入力が完了していない場合、［部品ページ生成(2/2)］画面には遷移できません。 ⇒「［部品ページ生成(2/2)］画面の構成

•  ［部品ページ生成］を選択して［部品ページ生成(1/2)］画面を表示している場合、変更できません。
  部品バージョンは1行目だけ変更できません。
  変更したい場合は［新規部品ページ生成］を選択して部品ページを生成してください。

［部品ページ生成(2/2)］画面の構成

部品ページ生成後に部品バージョンツリーのどこに追加されるかの確認や、設計変更の前バージョンの部品バージョンセットを選択します。
［部品ページ生成(2/2)］画面の項目について説明します。

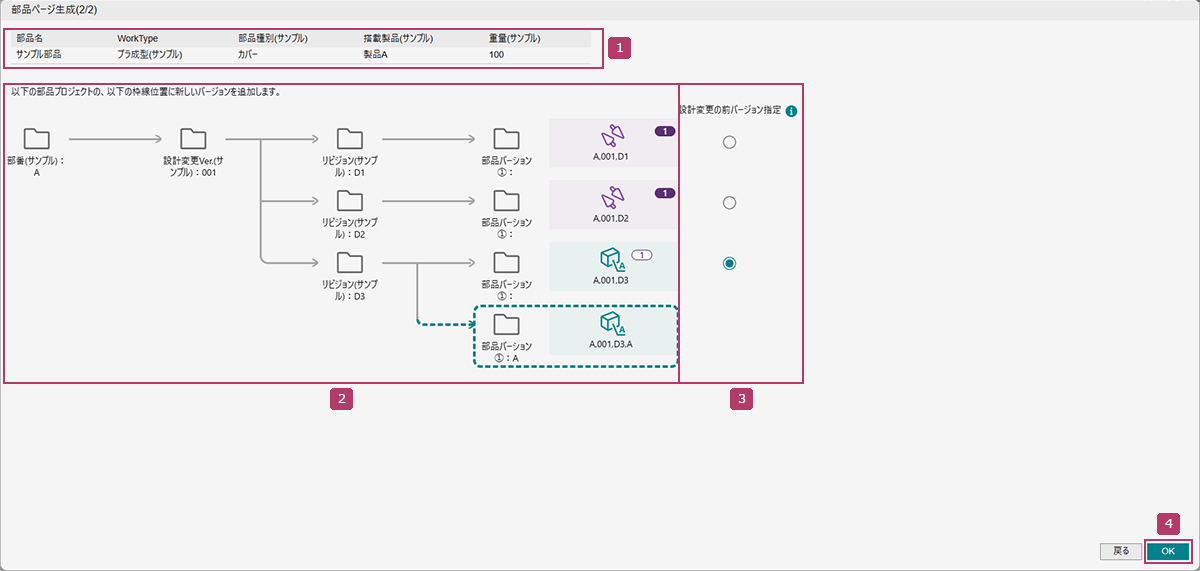

［部品ページ生成(2/2)］画面

各項目の説明

番号	項目	説明
	部品情報	［部品ページ生成（1/2）］画面で設定した、部品名、Work Type、部品属性の内容が表示されます。 既存の部品プロジェクトに部品ページを追加する場合、部品名とWorkTypeは、部品プロジェクトの内容が表示されます。
	部品バージョンツリーの位置	部品ページ生成後に、部品ページが部品バージョンツリーのどこに追加されるか表示されます。 部品バージョンツリーは各部品バージョン単位で階層管理しているため、部品バージョンによってツリー分岐した箇所の最下層に追加されます。
	設計変更の前バージョン指定	設計変更の前バージョンとする部品バージョンセットを選択します。
	OK	部品ページ生成を実行します。 実行時に、新規生成か上書きかを判定した確認画面が表示されます。新規生成は課金対象となるため、実行前に確認してください。
