WorkTypeの設定を登録する※

  • 3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
    利用するには専用のパスワードを入力する必要があります。
    お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

使用する普通公差や、3DWorksで生成する検査表の設定などをWorkTypeとして登録します。
部品ページ生成時に、登録済みのWorkTypeの中から使用したいWorkTypeを選択します。
次の内容について説明します。

  • WorkTypeの設定が完了していない場合、部品ページ生成時に選択できません。
  • 部品ページ生成時に使用されたWorkTypeは、編集・削除ができなくなります。編集・削除する場合は、該当のWorkTypeを使用している部品ページを削除するか、他のWorkTypeで上書きしてWorkTypeを使用していない状態にしてください。

［WorkType毎の設定登録］ページの構成※

  • 3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
    利用するには専用のパスワードを入力する必要があります。
    お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

［システム環境設定］ページで［WorkType毎の設定登録］を選択すると、［WorkType毎の設定登録］ページが表示されます。

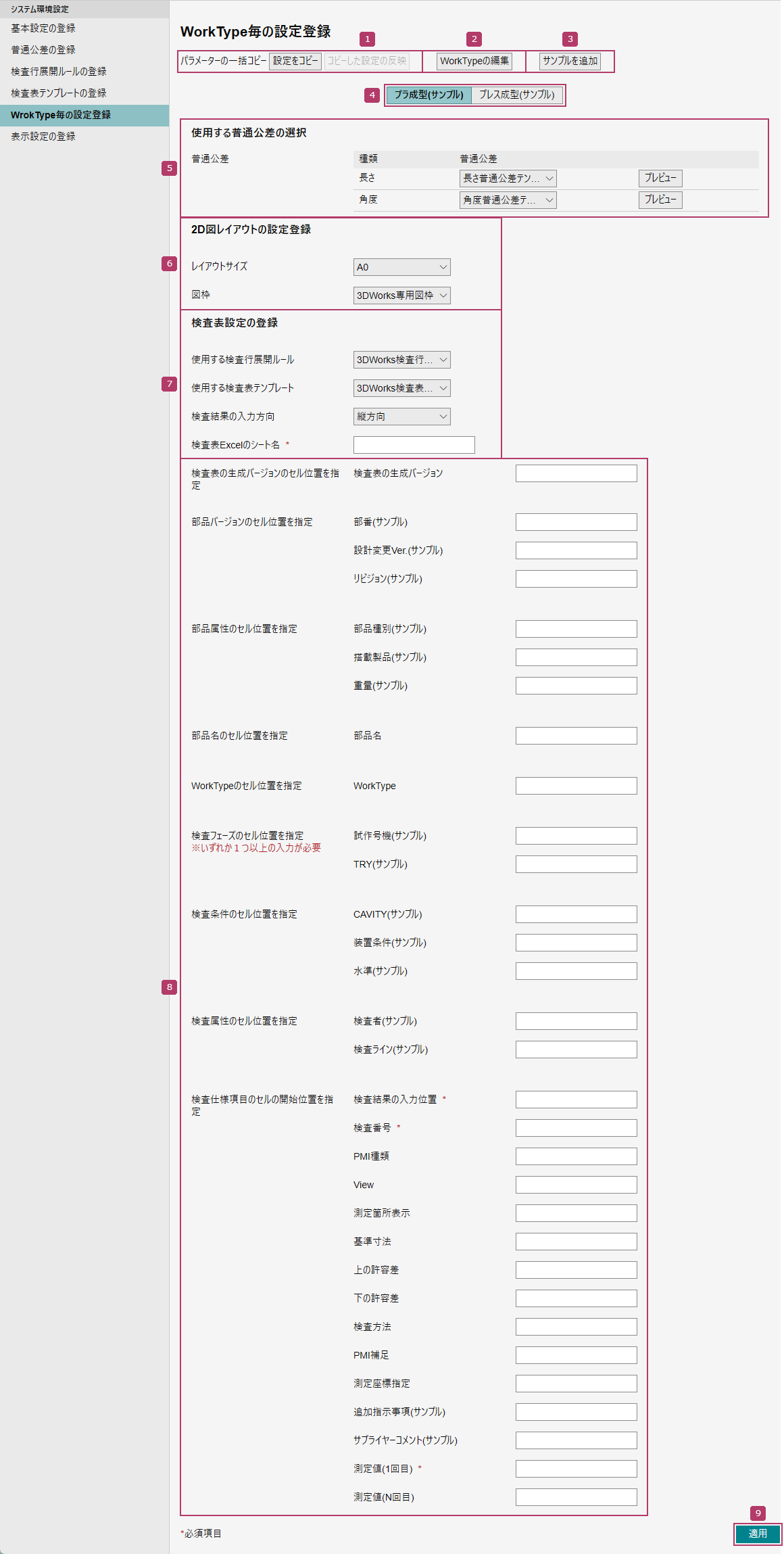

［WorkType毎の設定登録］ページ

各項目の説明

番号 項目 説明
パラメーターの一括コピー 表示中のWorkTypeのパラメーターを一括コピーし、他のWorkTypeに反映します。
パラメーターをコピーしたいWorkTypeタブを選択し、［設定をコピー］をクリックします。
異なるWorkTypeタブを選択し、［コピーした設定の反映］をクリックします。
WorkTypeの編集 ［WorkTypeの編集］画面が表示されます。
WorkTypeタブの追加や削除、タブ名の編集をします。
⇒「WorkTypeを編集する※」
サンプルを追加 サンプル情報が入力済みのWorkTypeを追加します。
新規にWorkType追加するときに、各項目の設定方法を参考にし、一部だけを修正して使いたい場合に追加してください。
WorkTypeタブ WorkTypeの編集（）で設定したタブが表示されます。
タブを選択すると、各WorkTypeの設定内容が表示されます。
使用する普通公差の選択 WorkTypeで使用する普通公差を設定します。
あらかじめ普通公差を登録しておく必要があります。
⇒「普通公差を登録する※」
  • 長さ
    単位を「mm／cm／m／inch／feet」で登録した普通公差が選択できます。
  • 角度
    単位を「degree／radian」で登録した普通公差が選択できます。
  • プレビュー
    選択中の普通公差の内容を表示します。
2D図レイアウトの設定登録 WorkTypeで使用する、2D図レイアウト生成時の2D図レイアウトのサイズや、図枠の使用可否を設定します。
  • レイアウトサイズ
    2D図レイアウトのレイアウトサイズを［A0］～［A5］の中から設定します。
  • 図枠
    2D図レイアウトページ生成時に、3DWorks専用の図枠を使用するかどうかを設定します。また、［基本設定の登録］ページの［図枠設定］で会社名が設定されている場合、3DWorks専用の図枠に会社名を表示します。
検査表設定の登録 WorkTypeで使用する検査表を設定します。
使用したい検査行展開ルールと検査表テンプレートがある場合は、あらかじめ登録しておく必要があります。
⇒「検査行展開ルールを登録する※」、「検査表テンプレートを登録する※」
  • 使用する検査行展開ルール
    使用する検査行展開ルールを設定します。
  • 使用する検査表テンプレート
    使用する検査表テンプレートを設定します。
  • 検査結果の入力方向
    「縦方向」の場合は検査結果を縦方向（行方向）に、「横方向」の場合は検査結果を横方向（列方向）に記入し、検査表を生成します。
  • 検査表Excelのシート名
    検査表として使用したい検査表テンプレート内のシート名を入力します。
    検査表テンプレート内に存在しないシート名は入力しないでください。
検査表パラメーターのセル位置指定 3DWorksの部品バージョンや検査番号などの情報を検査表のどこに出力するかや、3DWorksに取り込む検査結果などの情報を検査表のどこに記入するかを、Excelのセル位置やセル行名、セル列名で設定します。
⇒「検査表パラメーターのセル位置を指定する※」
適用 表示中のWorkTypeの設定内容を適用します。

WorkTypeを編集する※

  • 3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
    利用するには専用のパスワードを入力する必要があります。
    お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

WorkTypeタブの追加や削除、タブ名の編集方法について説明します。

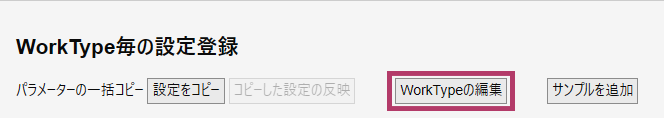

［WorkType毎の設定登録］ページの［WorkTypeの編集］をクリックします。

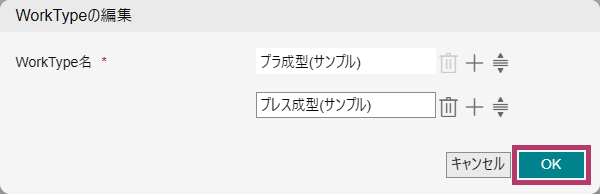

［WorkTypeの編集］画面が表示されます。
WorkTypeを編集し、［OK］をクリックします。
入力したテキストがWorkTypeタブ名として表示されます。

検査表パラメーターのセル位置を指定する※

  • 3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
    利用するには専用のパスワードを入力する必要があります。
    お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

検査表パラメーターのセル位置の指定方法について説明します。
一部の項目は［検査結果の入力方向］が縦方向か、横方向かで指定方法が異なります。

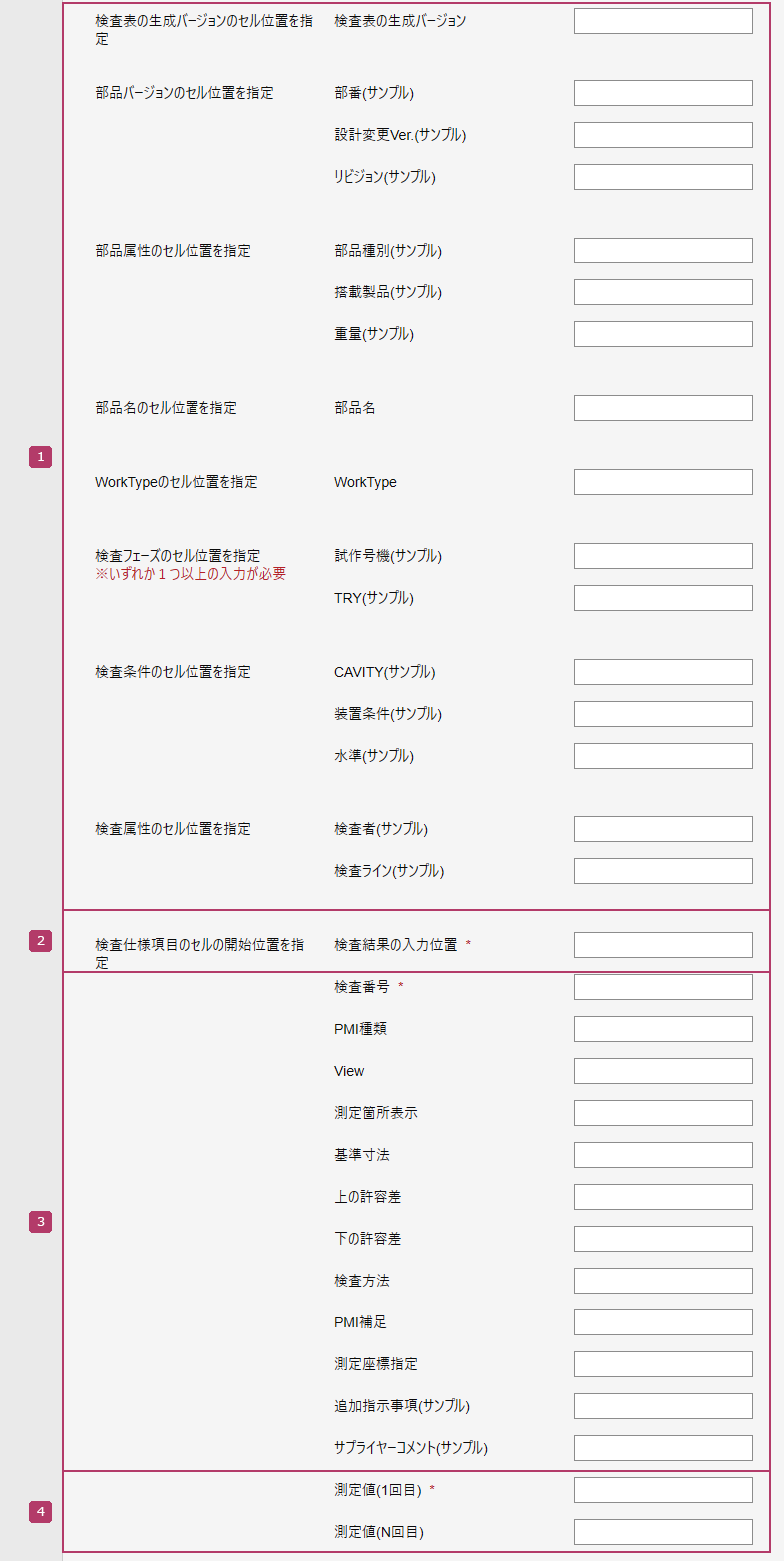

検査表パラメーターのセル位置指定

各項目の説明

番号 項目 説明
検査表の生成バージョンのセル位置を指定～検査属性のセル位置を指定（＊1） 該当項目の検査表のExcelのセル位置を、「A1」のようにアルファベットと数字で指定します。
検査結果の入力位置（＊1） ［検査結果の入力方向］が縦方向の場合は「10」のように検査結果を作成開始する、検査表のExcelのセルの行を指定します。
［検査結果の入力方向］が横方向の場合は「J」のように検査結果を作成開始する、検査表のExcelのセルの列を指定します。
検査番号～検査コメント行（＊1）（＊2） ［検査結果の入力方向］が縦方向の場合は「J」のように検査結果を作成開始する、検査表のExcelのセルの列を指定します。
［検査結果の入力方向］が横方向の場合は「10」のように検査結果を作成開始する、検査表のExcelのセルの行を指定します。
測定値1／測定値N（＊1） ［検査結果の入力方向］が縦方向の場合は「J」のように検査結果を作成開始する、検査表のExcelのセルの列を指定します。
［検査結果の入力方向］が横方向の場合は「10」のように検査結果を作成開始する、検査表のExcelのセルの行を指定します。
たとえば、［検査結果の入力方向］が縦方向の場合に、測定値1を「A」、測定値Nを「D」とした場合、A＝測定値1、B＝測定値2…と割り当てられます。横方向の場合も同様です。
測定値Nは省略することもできます。その場合、測定値1に指定した列または行に、1つだけ測定値が割り当てられます。
  • 結合されたセルを指定する場合は、先頭（左または上）セルを指定してください。
  • 画面の例では検査コメント行を「サプライヤーコメント(サンプル)」と表示しています。
