検査行展開ルールを登録する※

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

検査行展開ルールは、検査表を生成するときに検査行をどう展開するかのルールを指定した、JSONファイルを読み込むことで登録できます。
次の内容について説明します。

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

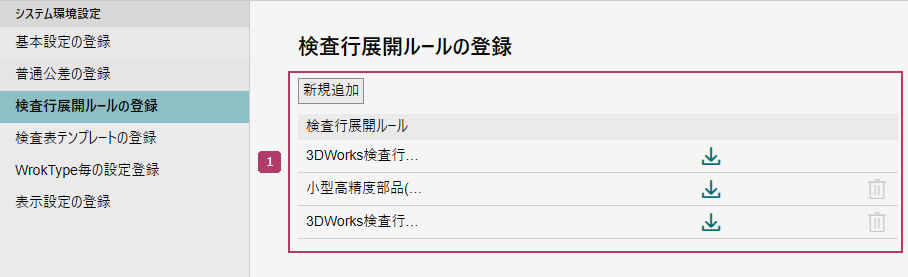

［システム環境設定］ページで［検査行展開ルールの登録］を選択すると、［検査行展開ルールの登録］ページが表示されます。

番号	項目	説明
	検査行展開ルール	検査行展開ルールファイルを管理します。［新規追加］から検査行展開ルールファイルを追加します。追加したファイルは、ダウンロード／削除できます。 ⇒「検査行展開ルールを追加する※」検査行展開ルールには、あらかじめ「3DWorks検査表展開ルール」が登録されています。これはテンプレートファイルのため削除できません。［WorkType毎の設定登録］や部品ページで使用されている検査行展開ルールは削除できません。

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

検査行展開ルールの追加方法について説明します。

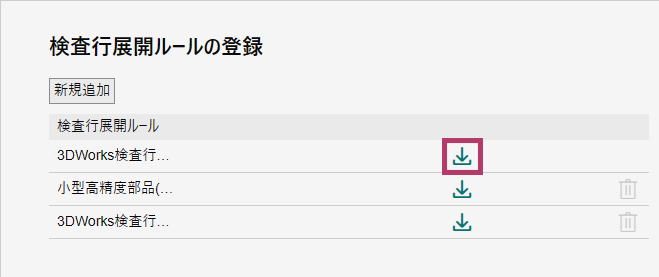

［検査行展開ルールの登録］ページからテンプレートファイルをダウンロードします。

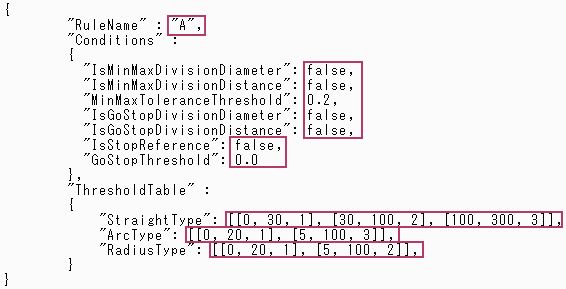

ダウンロードしたテンプレートファイルを開き、検査行展開ルールを作成します。

次のルールを参考に、枠箇所を変更してください。

項目		説明	データ型
RuleName		ルール名を設定します。	文字列
Conditions	IsMinMaxDivisionDiameter	径寸法をMIN／MAX分解するかどうかのフラグを設定します。	bool
	IsMinMaxDivisionDistance	長さ寸法をMIN／MAX分解するかどうかのフラグを設定します。	bool
	MinMaxToleranceThreshold	MIN／MAX分解を行う公差幅の閾値を設定します。	double
	IsGoStopDivisionDiameter	径寸法を入／止分解するかどうかのフラグを設定します。	bool
	IsGoStopDivisionDistance	長さ寸法を入／止分解するかどうかのフラグを設定します。	bool
	IsStopReference	「止」の検査行の検査結果を判定せず参考扱いするかどうかのフラグを設定します。	bool
	GoStopThreshold	入／止分解する基準寸法の上限値を設定します。	double
ThresholdTable^（＊1）	StraightType	矩形近似可能な平面、直線、軸を持つ形体に対して「そのサイズの範囲ごとの分割数」を設定します。	長さ3のintのリスト
	ArcType	円形近似可能な平面、円筒面、円に対して「その円周方向の長さの範囲ごとの分割数」を設定します。	長さ3のintのリスト
	RadiusType	円形近似可能な平面に対して「その半径方向の長さの範囲ごとの分割数」を設定します。	長さ3のintのリスト

長さ3のintのリストは、順に「サイズ下限」「サイズ上限」「分割数」を設定します。
「サイズ下限」以上、「サイズ上限」以下の場合に「分割数」で分割されます。
分割数が指定されていない場合は、最も近い範囲の分割数が設定されます。
ThresholdTableの内容が1つも指定されていない場合は、分割数が1に設定されます。

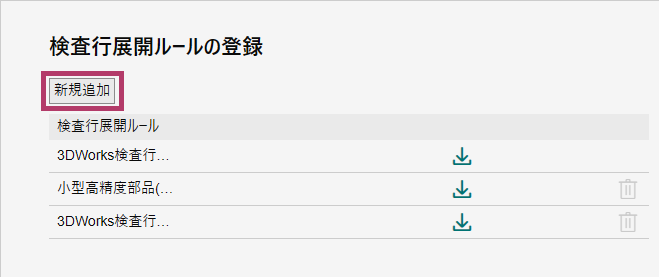

［新規追加］をクリックします。

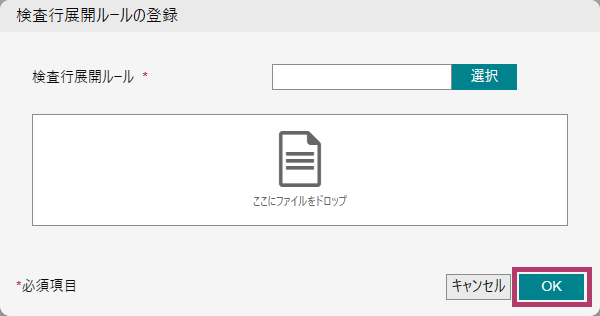

［検査行展開ルールの登録］画面が表示されます。

作成した検査行展開ルールファイル（JSONファイル）を選択し、［OK］をクリックします。

項目	説明
検査行展開ルール	［選択］をクリックしてファイル選択するか、ファイルをドロップして、検査行展開ルールファイルを登録します。

検査行展開ルールが追加されます。

検査行展開ルールはJSON以外のファイルは登録はできません。ダウンロードしたテンプレートを基に作成したファイルを読み込んでください。
