普通公差を登録する※

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

普通公差は、3DA上で公差範囲が省略されている寸法に対して、公差範囲を決定する情報が記入されたCSVファイルを読み込むことで登録できます。
次の内容について説明します。

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

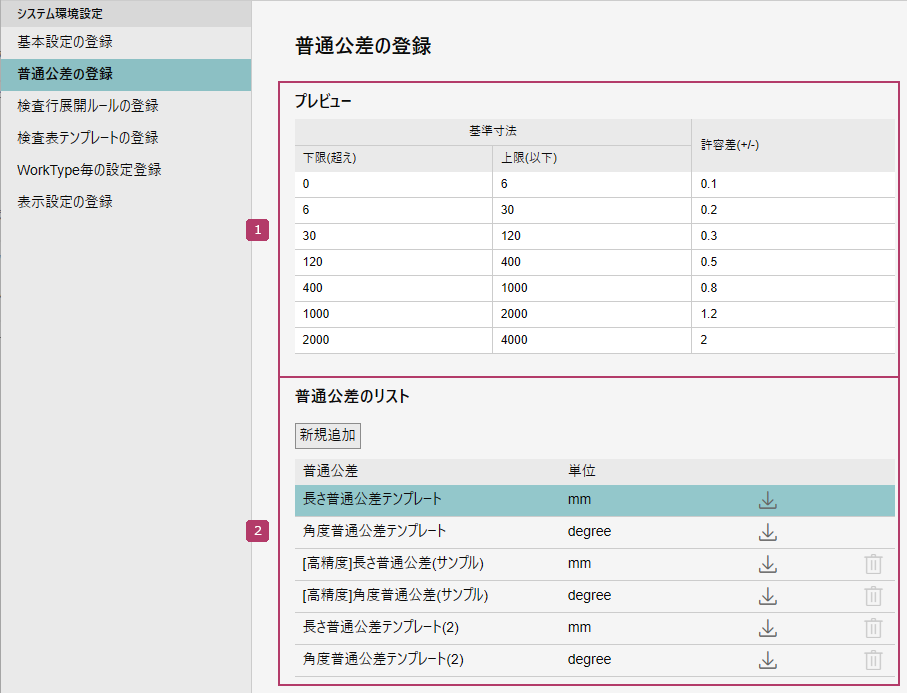

［システム環境設定］ページで［普通公差の登録］を選択すると、［普通公差の登録］ページが表示されます。

番号	項目	説明
	プレビュー	選択中の普通公差のリスト（）のファイル内容を、プレビュー表示します。
	普通公差のリスト	普通公差ファイルを管理します。［新規追加］から普通公差ファイルを追加します。追加したファイルは、ダウンロード／削除できます。 ⇒「普通公差を追加する※」普通公差のリストには、あらかじめ「長さ普通公差テンプレート」と「角度普通公差テンプレート」が登録されています。これらはテンプレートファイルのため削除できません。［WorkType毎の設定登録］ページや部品ページで使用されている普通公差ファイルは削除できません。

3DWorksの環境設定を行う弊社作業員（SE）向けの機能です。
利用するには専用のパスワードを入力する必要があります。
お客様のご利用にあたり、本ページに掲載されている内容の設定変更が必要な場合、弊社コンタクトセンターまたは担当営業／SEへお問い合わせください。

普通公差の追加方法について説明します。

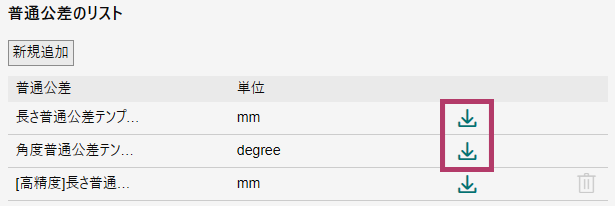

［普通公差の登録］ページからテンプレートファイルをダウンロードします。

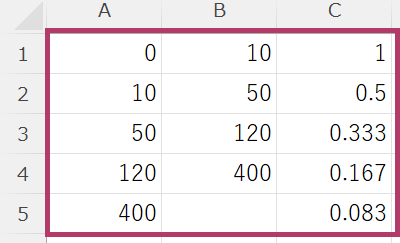

ダウンロードしたテンプレートファイルを開き、普通公差ファイルを作成します。

長さ普通公差テンプレートの場合

項目	説明
1列目	基準寸法下限を設定します。 2行目以降の場合は、直前の行の基準寸法上限と同じ値を設定してください。
2列目	基準寸法上限を設定します。
3列目	均等公差の公差上限値を設定します。 1行目の場合は、基準寸法下限以上、基準寸法上限以下の範囲で設定してください。

角度普通公差テンプレートの場合

項目	説明
1列目	対象形体の長さ下限を設定します。 2行目以降の場合は、直前の行の対象形体の長さ上限と同じ値を設定してください。
2列目	対象形体の長さ上限を設定します。
3列目	均等公差の公差上限値を設定します。 1行目の場合は、対象形体の長さ下限以上、対象形体の長さ上限以下の範囲で設定してください。

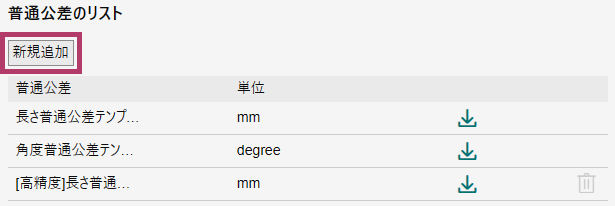

［新規追加］をクリックします。

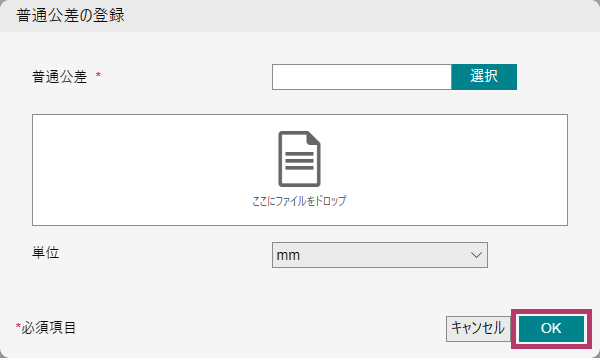

［普通公差の登録］画面が表示されます。

作成した普通公差ファイル（CSVファイル）および単位を選択し、［OK］をクリックします。

項目	説明
普通公差	［選択］をクリックしてファイル選択するか、ファイルをドロップして、普通公差ファイルを登録します。
単位	普通公差のリストに表示する単位を設定します。長さの場合は［mm］、［cm］、［m］、［inch］、［feet］のいずれかを選択してください。角度の場合は［degree］、［radian］のどちらかを選択してください。

普通公差が追加されます。

普通公差ファイルはCSV以外のファイルは登録はできません。ダウンロードしたテンプレートを基に作成したファイルを読み込んでください。
