基本設定を登録する※

3DWorksで表示する項目名や項目数など、全体の表示や動作に関わる基本的な項目を登録します。
次の内容について説明します。

• ［基本設定の登録］ページの構成※
• 部品属性を登録する※
• ビューの条件を登録する※

［基本設定の登録］ページの構成※

［システム環境設定］ページで［基本設定の登録］を選択すると、［基本設定の登録］ページが表示されます。

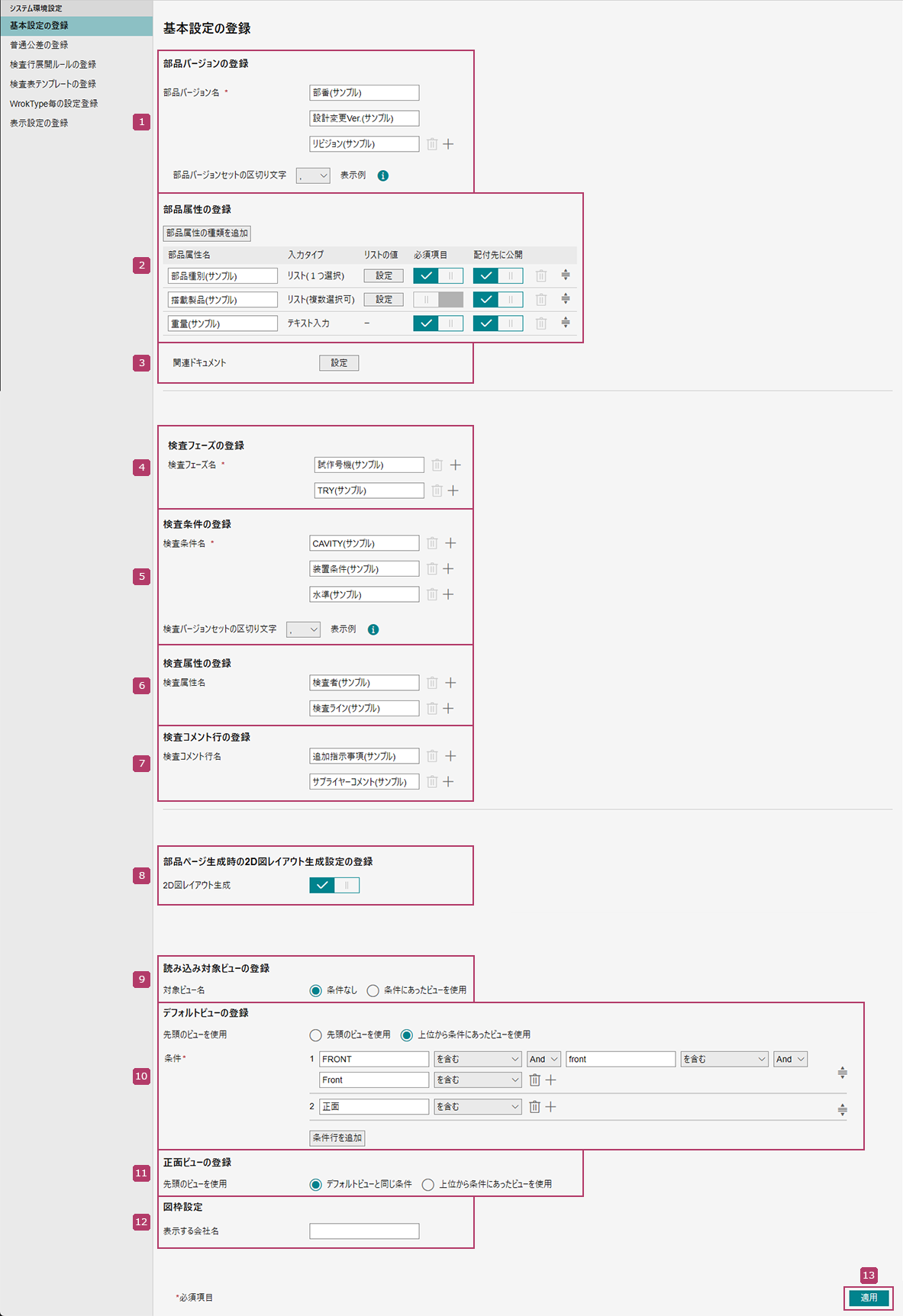

［基本設定の登録］ページ

各項目の説明

番号	項目	説明
	部品バージョンの登録	部品を管理するために使用する、部品バージョンの名前と数を設定します。 また、部品バージョンを連結表示する、部品バージョンセットの区切り文字を設定します。 3DWorksでは、部品バージョンを連結した、部品バージョンセットで部品を管理します。 たとえば、部品バージョンを「AAA」「10」「T2」、区切り文字を「-」とした場合、部品バージョンセットは次のようになります。 「AAA-10-T2」 部品バージョンの追加後に部品ページが生成された場合、部品バージョンは削除できません。部品バージョン追加後に生成した部品ページがすべて削除された場合、部品バージョンを削除できます。ただし、部品ページ生成によって発生した課金は取り消されません。
	部品属性の登録	部品に対して付与する関連情報の名称を設定します。 ⇒「部品属性を登録する※」

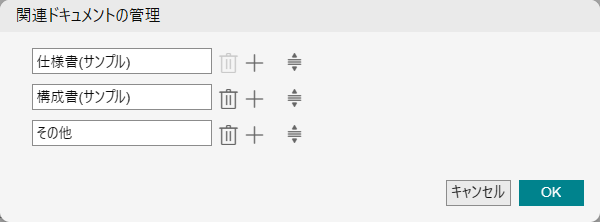

	関連ドキュメントタイプ	［関連ドキュメントタイプの登録］画面が表示されます。 部品ページで関連ドキュメントを登録する際に使用する、ドキュメントタイプのリストを設定します。
	検査フェーズの登録	検査結果を時系列で管理するための、検査フェーズ名と数を設定します。 検査フェーズの追加後に検査結果が登録された場合、検査フェーズは削除できません。検査フェーズ追加後に登録した検査結果がすべて削除された場合、検査フェーズを削除できます。
	検査条件の登録	検査結果を条件別で管理するため、検査条件名と数を設定します。 また、検査フェーズと検査条件を連結表示する、検査バージョンセットの区切り文字を設定します。 検査条件の追加後に検査結果が登録された場合、検査条件は削除できません。検査条件追加後に登録した検査結果がすべて削除された場合、検査条件を削除できます。
	検査属性の登録	検査結果に対して付与する関連情報の、名称と数を設定します。
	検査コメント行の登録	検査箇所ごとのコメントを管理するための、検査コメント行名と数を設定します。
	部品ページ生成時の2D図レイアウト生成設定の登録	［部品ページ生成(1/2)］画面の［2D図レイアウト生成］の初期状態（有効／無効）を設定します。
	読み込み対象ビューの登録	部品ページ生成時にSTEPファイルから読み込む、3Dモデルの対象ビューの条件を設定します。 条件なし STEPファイルから読み込めるすべてのビューが対象になります。 条件にあったビューを使用 指定した条件に合致するビューが対象になります。 ⇒「ビューの条件を登録する※」
	デフォルトビューの登録	部品ページを開いたときに最初に表示する、3Dモデルのビュー（デフォルトビュー）を設定します。 先頭のビューを使用 STEPファイルから読み込んだときの先頭のビューがデフォルトビューになります。 上位から条件にあったビューを使用 指定した条件の上位に合致するビューがデフォルトビューになります。 条件の設定方法は、読み込み対象ビューの登録と同様です。 複数の条件を設定した場合は、上の行の条件が優先されます。 ⇒「ビューの条件を登録する※」
	正面ビューの登録	2D図レイアウト生成時に第三角法上の正面図とする、3Dモデル上のビューの決定条件を設定します。 デフォルトビューと同じ条件 デフォルトビュー（）と同様の設定になります。 上位から条件にあったビューを使用 指定した条件の上位に合致するビューが正面ビューになります。 条件の設定方法は読み込む対象ビューと同様です。 ⇒「ビューの条件を登録する※」
	図枠設定	2D図レイアウトに図枠を使用する場合の表示会社名を設定します。
	適用	設定内容を適用します。

部品属性を登録する※

部品属性の登録について説明します。

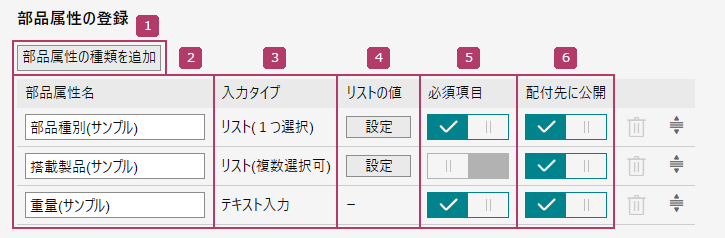

部品属性の設定

各項目の説明

番号	項目	説明

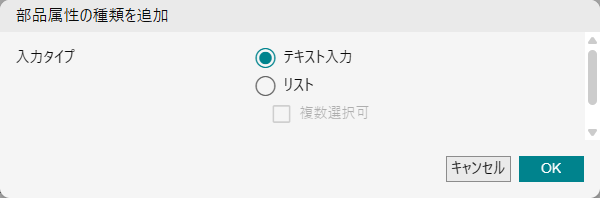

	部品属性の種類を追加	［部品属性の種類を追加］画面が表示されます。 部品ページを生成するときに、部品属性をテキスト入力するか、リストから選択するかを設定します。 リストで複数の属性を選択できるようにする場合は、［複数選択可］にチェックマークを付けます。 ［OK］をクリックすると、設定行が追加されます。
	部品属性名	部品属性名を設定します。
	入力タイプ	部品属性の種類を追加（）で選択した内容が設定されます。

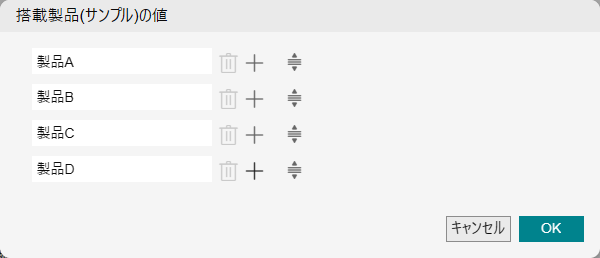

	リストの値	リストの値を設定する画面が表示されます。 部品属性を設定する際に表示される、部品属性の値の選択肢のリストを設定します。
	必須項目	部品ページを生成するときに、該当行の部品属性の登録を必須にするかどうかを選択します。 部品属性の必須／任意を切り替える機能は、将来提供予定です。現時のバージョンでは、すべて必須として動作します。
	配付先に公開	部品ページに表示する部品属性を、配付先に公開するかどうかを選択します。 公開の場合はホームフィールドおよびコラボフィールドに、非公開の場合はホームフィールドにだけ部品属性が表示されます。

ビューの条件を登録する※

［条件にあったビューを使用］を選択した場合は、STEPファイルから読み込む3Dモデルの対象ビューの条件を設定できます。
［上位から条件にあったビューを使用］選択した場合は、部品ページを開いたときに最初に表示する、3Dモデルのビューの条件設定できます。
例として［上位から条件にあったビューを使用］を選択した場合の設定内容について説明します。

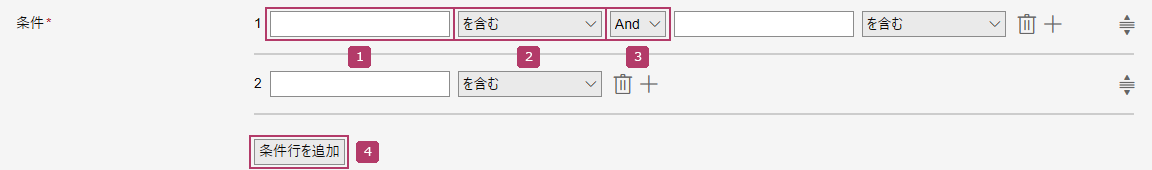

条件

各項目の説明

番号	項目	説明
	判定条件入力欄	判定条件としたい文字列を入力します。
	一致条件	［を含む］、［を含まない］、［と前方一致］、［と後方一致］から選択します。
	結合条件	複数の判定条件を設定したい場合［And］、［Or］から選択します。 たとえば、【A and B or C】の条件を設定した場合は、次のように設定してください。 A［を含む］［And］B［を含む］［Or］C［を含む］ また、【A and（B or C）】の条件を設定した場合は、次のように設定してください。 条件1つ目：A［を含む］［And］B 条件2つ目：A［を含む］［And］C
	条件行を追加	条件設定行を新規追加します。 複数の条件を設定した場合、上の行の設定が優先されます。
