稼動グラフを作成する

日付と機器を指定して、24時間の稼動状況をグラフにしたレポートを作成する「稼動グラフ」の操作を説明します。作成できるグラフレポートの種類や、各レポートの内容についても説明します。

稼動グラフ作成の基本操作

稼動グラフを作成する、基本的な操作を説明します。

1. Windowsメニューから［FUJIFILM］＞［ジョブログ集計ツール］をクリックします。
2. ［稼動グラフ］画面で、次の操作をします。

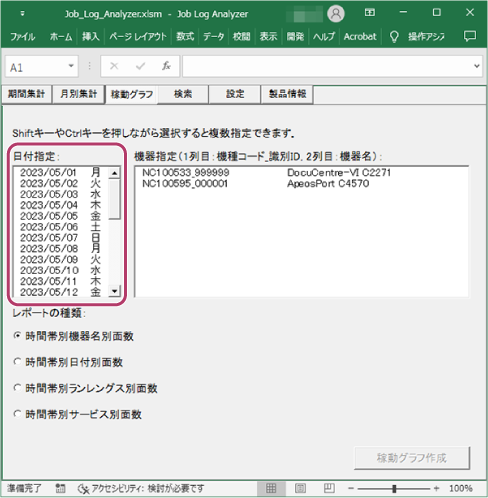

   1. ［日付指定］で、集計する日付を選択します。

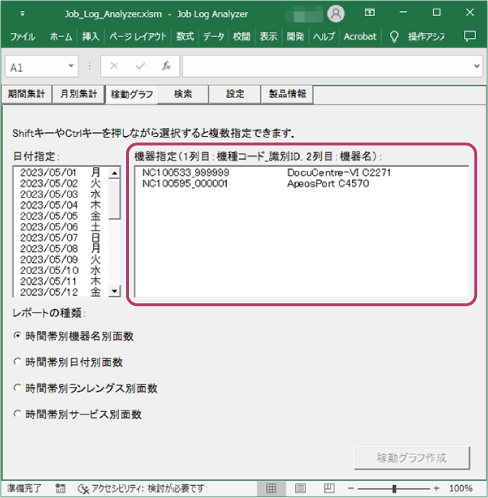

   2. ［機器指定］で、集計する機器を選択します。

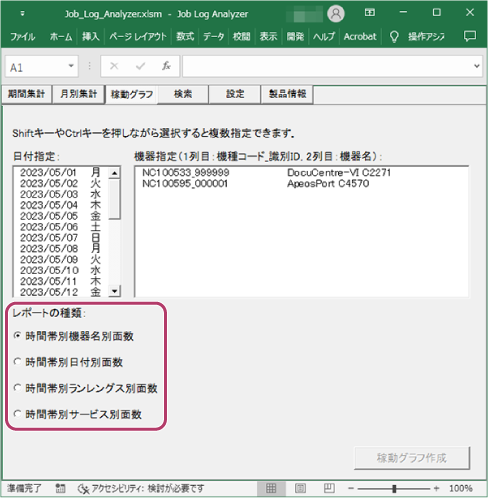

   3. ［レポートの種類］で、作成するグラフを選択します。





      • 作成できる稼動グラフの種類

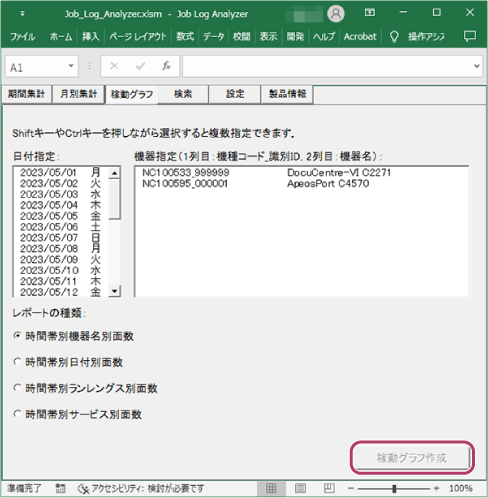

   4. ［稼動グラフ作成］をクリックします。



      稼動グラフが表示されます。



3. 必要に応じて、稼動グラフを保存します。

作成できる稼動グラフの種類

［稼動グラフ］画面の［レポートの種類］で選択できるグラフは、次のとおりです。



• グラフ作成の対象になるジョブは、プリント、システムシート、コピー、ファクス蓄積文書プリント、ファクスプリント、およびファクスポーリングプリントです。
  グラフの種類で「時間帯別サービス別面数」を選択した場合は、さらにスキャン、ファクス送信（ファクス送信、ファクスダイレクト送信、ファクスポーリング受信、およびファクスインターネット送信）ジョブが対象データになります。

時間帯別機器名別面数

グラフの種類：3D折れ線グラフ

縦軸：面数

横軸：時間帯

凡例：機器名

時間帯別日付別面数

グラフの種類：3D折れ線グラフ

縦軸：面数

横軸：時間帯

凡例：日付

時間帯別ランレングス別面数

グラフの種類：積み上げ面グラフ

縦軸：面数

横軸：時間帯

凡例：ランレングス値



• ランレングスとは、1回のプリント操作で出力した枚数です。

時間帯別サービス別面数

グラフの種類：3D折れ線グラフ

縦軸：面数

横軸：時間帯

凡例：プリント、ファクス受信プリント、システムシート、コピー、スキャン、およびファクス送信

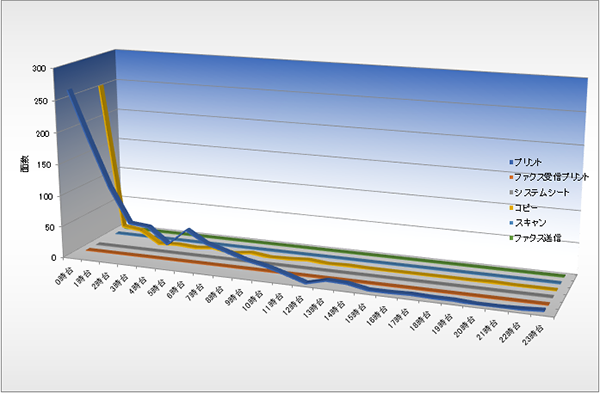

時間帯別３D折れ線グラフの例

時間帯別３D折れ線グラフの例を、下図に示します。

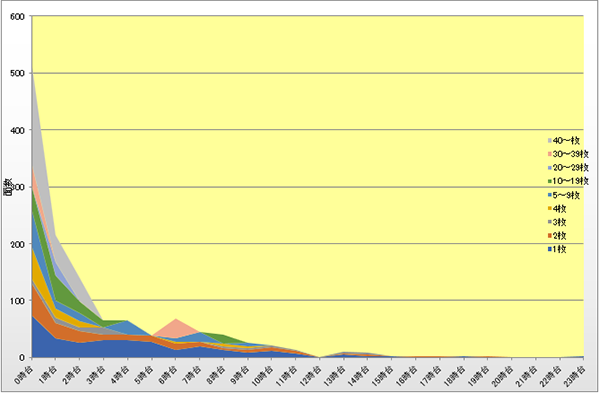

積み上げ面グラフの例

積み上げ面グラフの例を、下図に示します。
