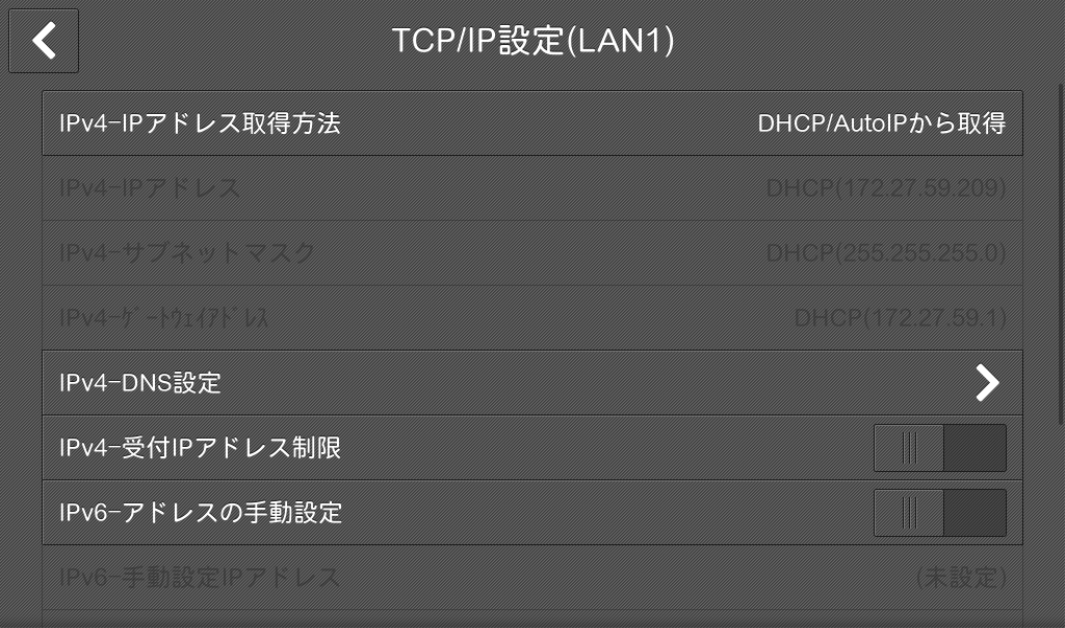

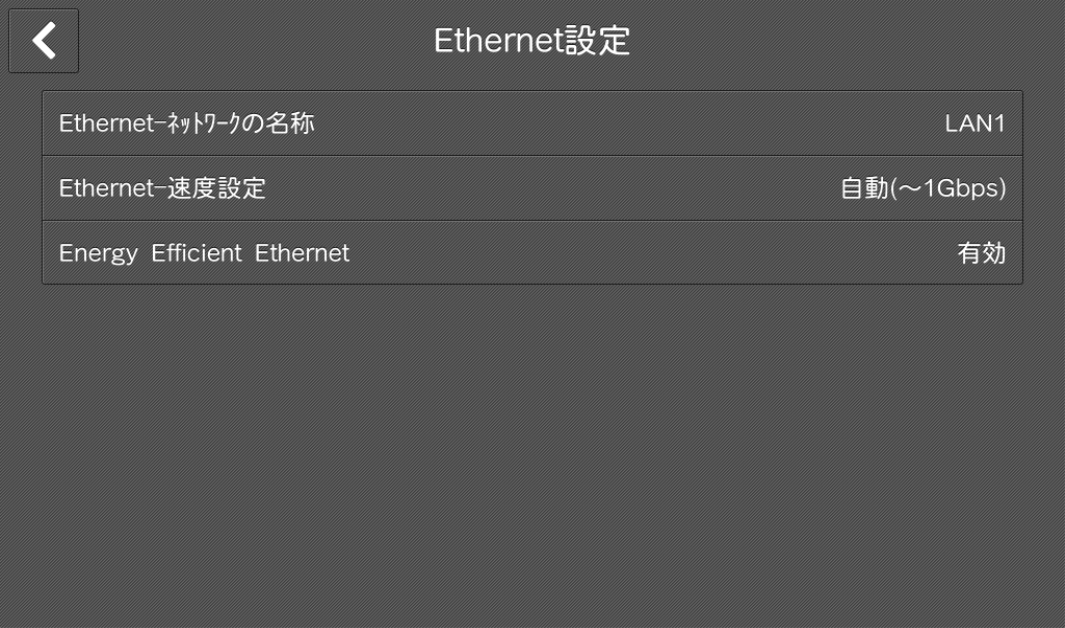

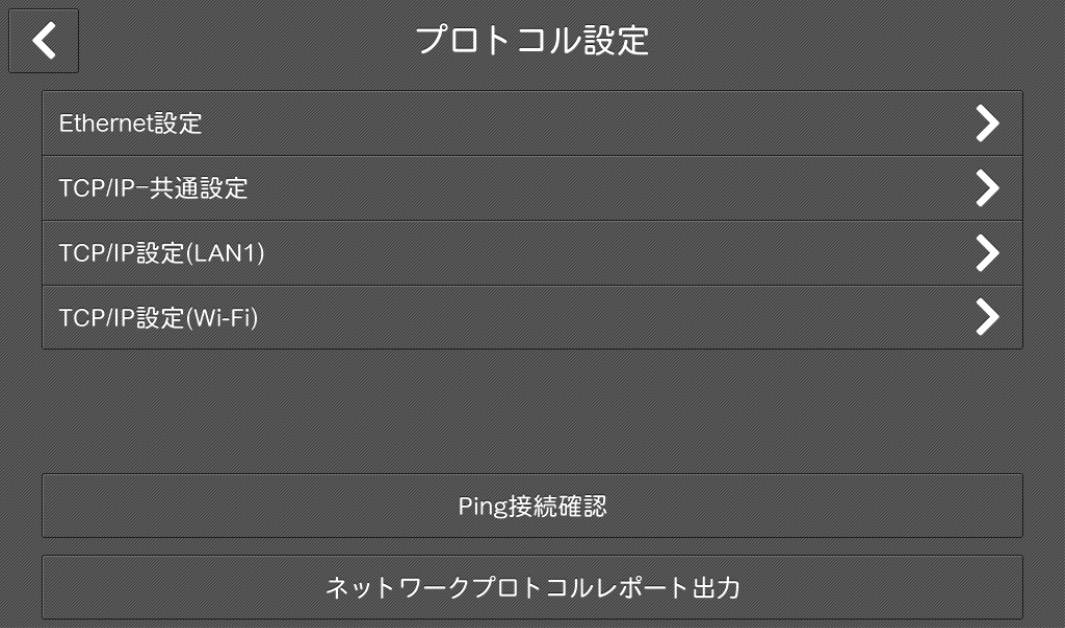

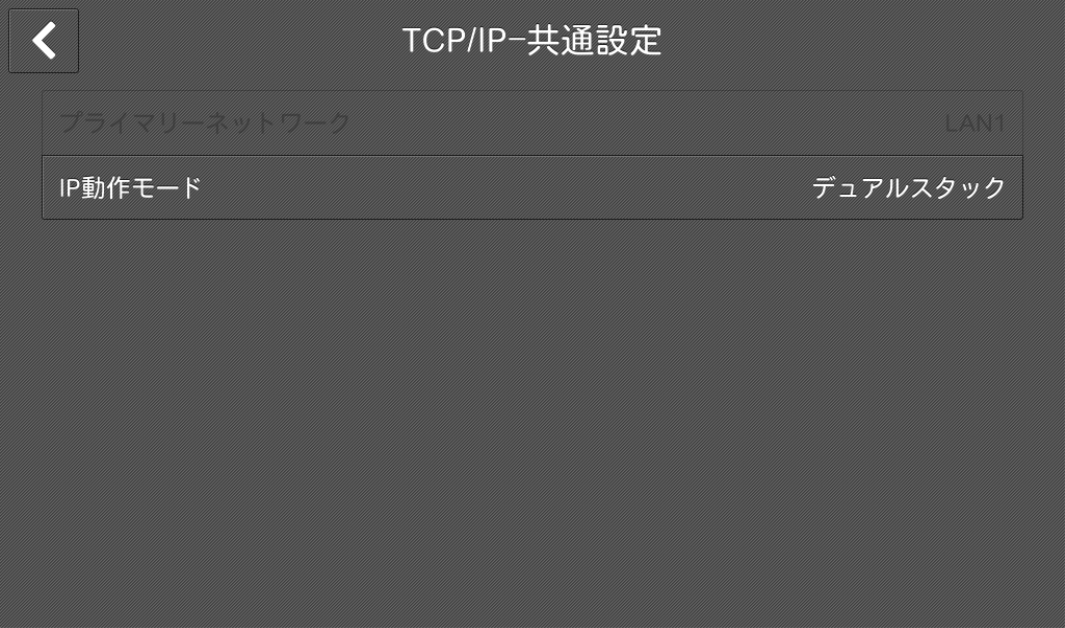

プロトコル設定 通信に必要な条件を設定します。 Ethernet設定 項目 説明 Ethernet1-ネットワークの名称/Ethernet2-ネットワークの名称 Ethernetインターフェイスを2回線利用する場合に、それぞれの名称を設定します。 Ethernet-速度設定/Ethernet1-速度設定/Ethernet2-速度設定 Ethernetインターフェイスの通信速度を設定します。接続するネットワーク環境に合わせて、自動検知または固定の速度を選択します。 Energy Efficient Ethernet Ethernetインターフェイスの省電力機能を有効にできます。 TCP/IP-共通設定 項目 説明 プライマリーネットワーク 複数のインターフェイスを使用している場合、プライマリーネットワークとして動作するネットワークの名称が表示されます。 補足 · プライマリーネットワークの設定は、CentreWare Internet Servicesで行います。 IP動作モード TCP/IPの動作モードを設定します。 補足 · 次世代ネットワーク（NGN）を利用する場合は、［IPv4モード］または［デュアルスタック］に設定します。 TCP/IP - ネットワーク設定/TCP/IP設定（Ethernet1）、TCP/IP設定（Ethernet2）、TCP/IP設定（Wi-Fi） 補足 · ［TCP/IP設定（Ethernet1）］、［TCP/IP設定（Ethernet2）］、［TCP/IP設定（Wi-Fi）］に同じIPアドレスを設定することはできません。 · セカンダリーネットワークで使用できるポートは、LPD、Port9100、SNMP、インターネットサービス（HTTP）、Bonjour、IPP、ThinPrint、WSD、AirPrint、Mopriaです。その他のポートを使用するアプリケーションで、セカンダリーネットワークのインターフェイスを設定しても動作しないことがあります。 項目 説明 IPv4 - IPアドレス取得方法 IPアドレス、サブネットマスク、ゲートウェイアドレスの取得方法を設定します。 補足 · 次世代ネットワーク（NGN）を利用する場合は、［DHCP/AutoIPから取得］または［DHCPから取得］に設定します。 IPv4 - IPアドレス IPアドレスを指定します。 IPv4 - サブネットマスク サブネットマスクを指定します。 IPv4 - ゲートウェイアドレス ゲートウェイアドレスを指定します。 IPv4 - DNS設定 DNSサーバーを設定します。 DHCPからのアドレス取得 DNSサーバーのアドレスをDHCPサーバーから取得できます。 DNSサーバーアドレス1～DNSサーバーアドレス3 DNSサーバーのアドレスを手動で設定します。DNSサーバーアドレス2と3には代替DNSサーバーのアドレスを設定できます。 IPv4 - 受付IPアドレス制限 本機への接続をIPv4アドレスで制限できます。 補足 · ［IPv4-受付IPアドレス制限］は、TCP/IPを使用する全機能が対象となります。たとえば、プリント、スキャン（親展ボックススキャン）、CentreWare Internet Services、外部アクセスなどです。 · ［受付IPアドレス制限］を有効に設定して、本機からスキャン画像をFTP転送する場合は、FTPの通信モードを必ず［Activeモード］に切り替えてください。FTP通信モードの切り替えは、CentreWare Internet Servicesで設定できます。 · 接続を受け付けるIPv4アドレスの登録は、CentreWare Internet Servicesの［受付IPアドレス制限］で行います。 IPv6 - アドレスの手動設定 IPv6アドレスを手動で設定できます。 IPv6 - 手動設定IPアドレス IPv6アドレスを設定します。 IPv6 - 手動IPアドレスプレフィクス プレフィクス長を設定します。 IPv6 - 手動設定ゲートウェイ ゲートウェイアドレスを設定します。 IPv6 - DNS設定 DNSサーバーを設定します。 DHCPからのアドレス取得 DNSサーバーのアドレスをDHCPサーバーから取得できます。 DNSサーバーアドレス1～DNSサーバーアドレス3 DNSサーバーのアドレスを手動で設定します。DNSサーバーアドレス2と3には代替DNSサーバーのアドレスを設定できます。 IPv6 - 自動設定アドレス 設定されたIPアドレスを表示します。 補足 · 手動でIPアドレスを設定している場合、ステートレス自動設定で割り当て可能なアドレスは2つまでです。 IPv6 - 受付IPアドレス制限 本機への接続をIPv6アドレスで制限できます。 補足 · ［IPv6-受付IPアドレス制限］は、TCP/IPを使用する全機能が対象となります。たとえば、プリント、スキャン（親展ボックススキャン）、CentreWare Internet Services、外部アクセスなどです。 · ［受付IPアドレス制限］を有効に設定して、本機からスキャン画像をFTP転送する場合は、FTPの通信モードを必ず［Activeモード］に切り替えてください。FTPの通信モードは、CentreWare Internet Servicesで設定できます。 · 接続を受け付けるIPv6アドレスの登録は、CentreWare Internet Servicesの［受付IPアドレス制限］で行います。 Ping接続確認 設定した条件で本機とクライアントPCが正しく通信できるかを確認できます。 ネットワークプロトコルレポート出力 プライマリーインターフェイスのプロトコル設定をレポート出力します。
