Tạo đồ thị vận hành

Phần này mô tả cách chỉ định ngày tháng và thiết bị, sau đó tạo báo cáo dưới dạng đồ thị về tình thái vận hành trong cả ngày, được gọi là “Đồ thị vận hành”. Phần này cũng mô tả các loại và nội dung của báo cáo đồ thị mà bạn có thể tạo.

Trình tự cơ bản để tạo đồ thị vận hành

Phần này mô tả thao tác cơ bản để tạo đồ thị vận hành.

Từ menu Windows, chọn [FUJIFILM] > [Job Log Analyzer].
Trên màn hình [Graph], thực hiện các thao tác sau.

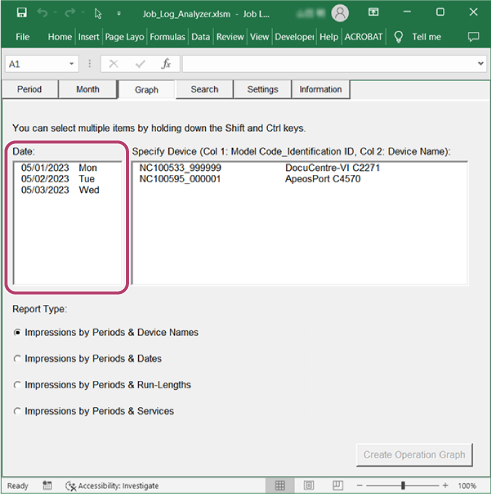

1. Trong [Ngày], chọn ngày để thực hiện kiểm kê.

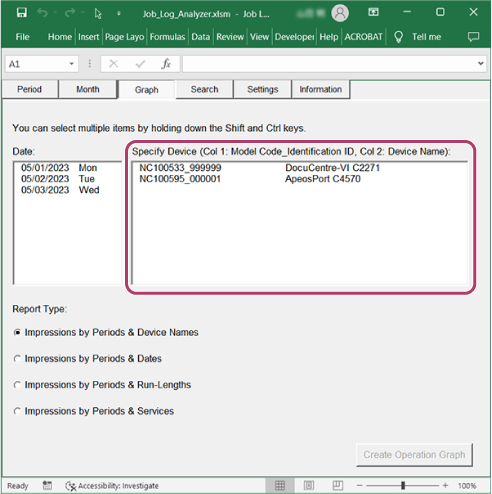

2. Từ [Specify Device], chọn thiết bị để kiểm kê.

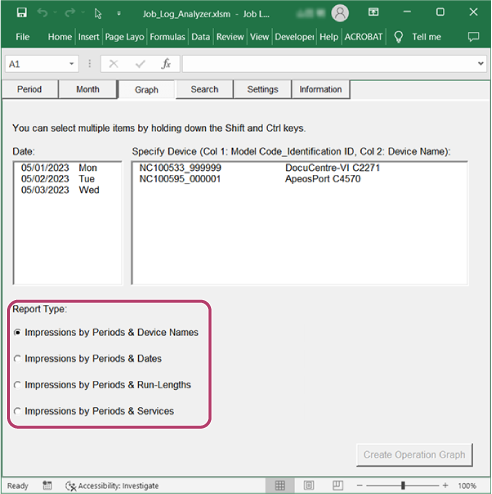

3. Từ [Report Type], chọn đồ thị sẽ được tạo.
  - Các loại đồ thị thao tác có thể được tạo

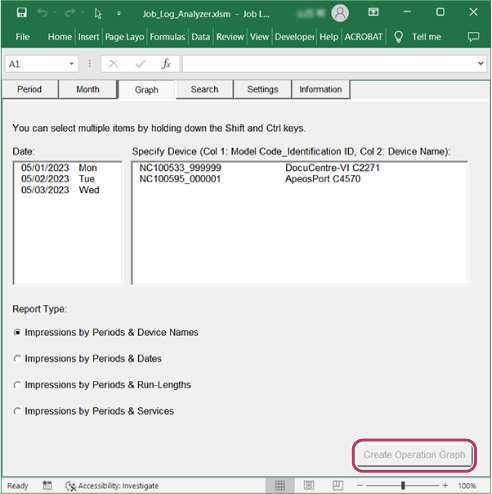

4. Nhấp vào [Create Operation Graph].

  Đồ thị thao tác được hiển thị.
Nếu cần, hãy lưu đồ thị vận hành.

Các loại đồ thị thao tác có thể được tạo

Các đồ thị sau có thể được tạo bằng [Report Type] của màn hình [Graph].

Các công việc tạo đồ thị là các công việc In, Trang hệ thống, Sao chụp, In bản Fax đã lưu, Bản in Fax và In Fax vòng.
Khi [Impressions by Periods & Services] được chọn cho loại đồ thị, các công việc Quét và Fax (Gửi Fax, Gửi Fax trực tiếp, Nhận Fax vòng và Gửi Fax qua mạng) sẽ trở thành dữ liệu đích.

Số bản hiển thị theo thời kỳ và tên thiết bị

Loại đồ thị: Đồ thị đường 3D

Trục dọc: Số bản

Trục ngang: Kỳ

Ghi chú: Tên thiết bị

Số bản hiển thị theo kỳ và ngày tháng

Loại đồ thị: Đồ thị đường 3D

Trục dọc: Số bản

Trục ngang: Kỳ

Ghi chú: Ngày tháng

Số bản hiển thị theo thời kỳ và số lượng in

Loại đồ thị: Biểu đồ đường xếp chồng

Trục dọc: Số bản

Trục ngang: Kỳ

Ghi chú: Số lượng in

Số lượng in cho biết số lượng bản sao được xuất ra với một thao tác in.

Số bản hiển thị theo thời kỳ và dịch vụ

Loại đồ thị: Đồ thị đường 3D

Trục dọc: Số bản

Trục ngang: Kỳ

Ghi chú: In, In Fax gửi đến, Bảng hệ thống, Sao chụp, Quét và Gửi Fax

Ví dụ về đồ thị đường 3D trong mỗi khoảng thời gian

Hình bên dưới là ví dụ về đồ thị đường 3D trong mỗi khoảng thời gian.

Ví dụ đồ thị đường xếp chồng

Hình bên dưới là ví dụ về đồ thị đường xếp chồng.
