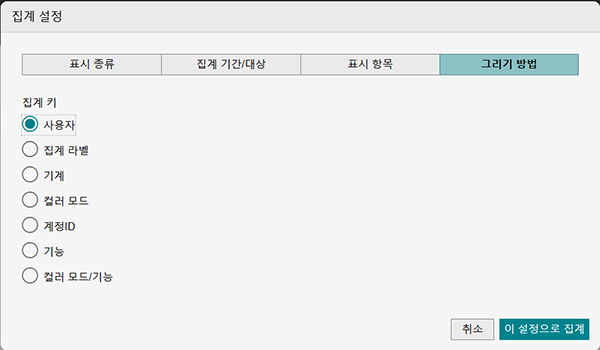

[그리기 방법] 화면
이 화면은 [집계 설정] 화면에서 [그리기 방법]을 클릭하면 표시됩니다.
이 화면에서는 집계를 위한 키와 배열 방법을 구성할 수 있습니다.
화면에 표시되는 정보는 [표시 종류] 화면의 [표시 종류]에서 선택한 표시 종류에 따라 다릅니다. 설정을 구성한 후 [이 설정으로 집계]를 클릭하면 설정이 반영된 표나 차트가 표시됩니다.

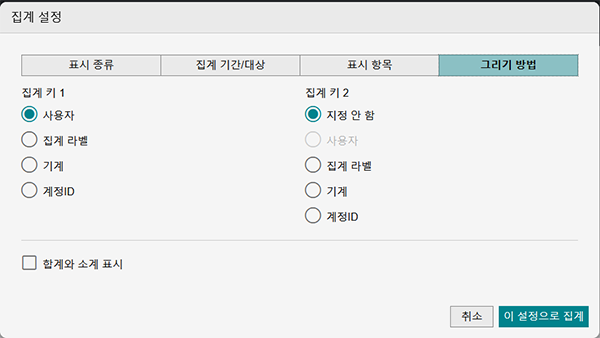

[표시 종류]에서 [표]를 선택한 경우
[집계 키 1]
표의 첫 번째 키(1열)를 선택하십시오.
[집계 키 2]
표의 두 번째 키(2열)를 선택하십시오.
- [집계 키 1]과 같은 값은 선택할 수 없습니다.
[일별 정렬]
일을 세로로 정렬할지 아니면 가로로 정렬할지를 선택하십시오. 일별 추이를 쉽게 확인하려는 표는 세로 정렬을 선택하고, 하루 중 지정된 시간 동안 각각의 집계 키를 쉽게 비교하려는 표는 가로 정렬을 선택합니다.
- 이 항목은 [집계 데이터 종류]에서 [기계 가동 시간 집계(초)]를 선택할 때만 표시됩니다.
[합계와 소계 표시]
표 끝에 합계와 소계를 표시하려면 이 항목을 선택하십시오.
[월별 집계 결과 합계]
집계 처리 결과를 월별 열로 표시할지 아니면 선택한 달의 합계를 하나의 열에 표시할지를 선택하십시오.
- 이 항목은 [집계 데이터 종류]에서 [월별 집계(일별 데이터 사용)]를 선택할 때만 표시됩니다.
- 이 예에서는 [집계 키 1]에는 [집계 라벨]이, [집계 키 2]에는 [사용자]가 선택됩니다.
일별 집계의 경우
| 집계 라벨 1 | 사용자 ID | 기능별 | 컬러 모드별 | 총 매수 | |||
|---|---|---|---|---|---|---|---|
| 복사 | 프린트 | 총 흑백 페이지수 | 총 컬러 페이지수 | ||||
| 흑백 복사 페이지수 | 컬러 복사 페이지수 | 흑백 프린트 페이지수 | |||||
| 인사부 | 사용자1 | 10 | 10 | 10 | 10 | 10 | 50 |
| 인사부 | 사용자1 | 5 | 15 | 0 | 5 | 15 | 40 |
| 영업부 | 사용자2 | 5 | 0 | 0 | 0 | 0 | 5 |
| 영업부 | 사용자2 | 5 | 0 | 0 | 0 | 0 | 5 |
월별 집계의 경우
| 집계 라벨 1 | 사용자 ID | 2021-04 | 2021-05 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 기능별 | 컬러 모드별 | 총 매수 | 기능별 | 컬러 모드별 | 총 매수 | ||||||
| 복사 | 프린트 | 총 흑백 페이지수 | 총 컬러 페이지수 | 복사 | 프린트 | 총 흑백 페이지수 | 총 컬러 페이지수 | ||||
| 흑백 복사 페이지수 | 흑백 프린트 페이지수 | 흑백 복사 페이지수 | 흑백 프린트 페이지수 | ||||||||
| 인사부 | 사용자1 | 10 | 10 | 10 | 10 | 40 | |||||
| 인사부 | 사용자1 | 5 | 0 | 5 | 15 | 25 | |||||
| 영업부 | 사용자2 | 5 | 0 | 0 | 0 | 5 | |||||
| 영업부 | 사용자2 | 5 | 0 | 0 | 0 | 5 | |||||

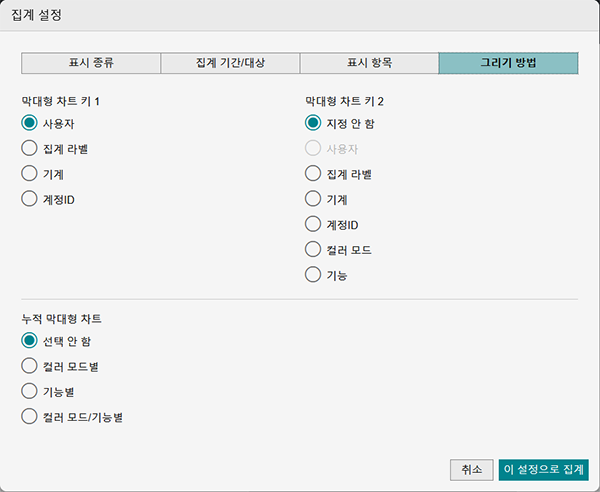

[표시 종류]에서 [세로 막대형 차트]나 [가로 막대형 차트]를 선택한 경우
[막대형 차트 키 1]
가로 막대형 차트의 첫 번째 키를 선택하십시오.
[막대형 차트 키 2]
가로 막대형 차트의 두 번째 키를 선택하십시오.
- [막대형 차트 키 1]과 같은 값은 선택할 수 없습니다.
[누적 막대형 차트]
표시 항목을 합산할지 아니면 가로 막대형 차트에 지정된 키로 집계 결과를 누적할지를 선택하십시오. [비활성화]를 선택한 경우, 합계 값으로 그리기가 실행됩니다.
- [막대형 차트 키 2]와 같은 값은 선택할 수 없습니다.
가로 막대형 차트 누계를 지정한 경우, 각각 다른 색의 키가 차트에 표시됩니다.

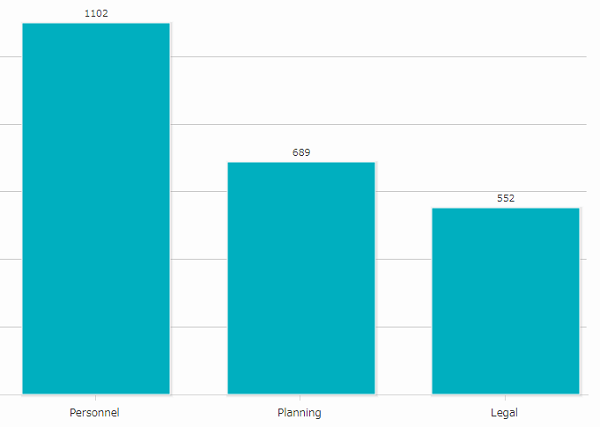

누계가 아닐 때

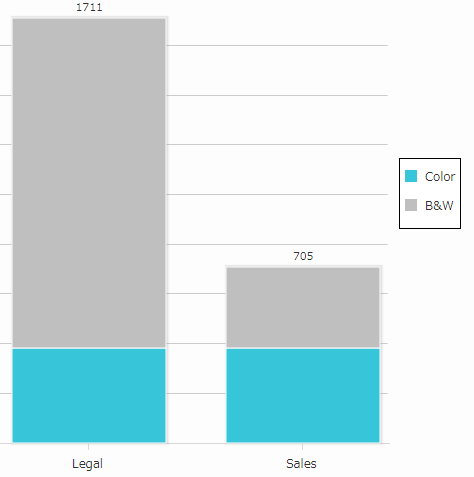

누계일 때

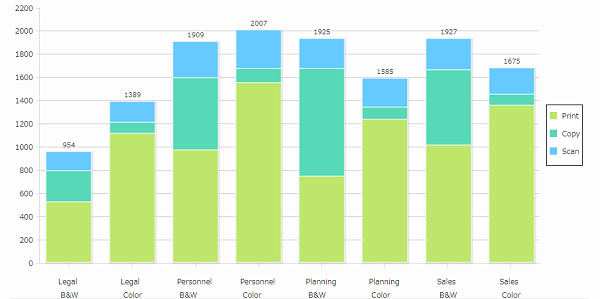

이 예에서는 [막대형 차트 키 1]에는 [집계 라벨]이, [가로 막대형 차트 키 2]에는 [컬러 모드]가, [누적 막대형 차트]에는 [기능별]이 선택됩니다.

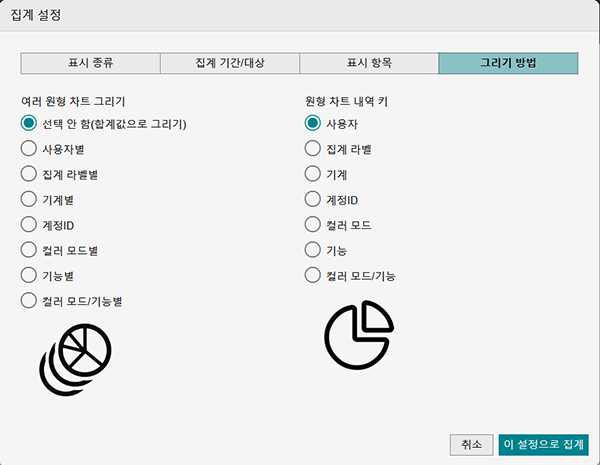

[표시 종류]에서 [원형 차트]를 선택한 경우
[여러 원형 차트 그리기]
원형 차트를 1개 그릴지 아니면 여러 개 그릴지를 지정합니다. 원형 차트를 1개 그릴 때는 표시 항목이 합계로 표시됩니다. 여러 원형 차트를 그릴 때는 집계 키를 선택하십시오.
[원형 차트 내역 키]
원형 차트 내역 키를 지정합니다.
- [여러 원형 차트 그리기]와 같은 값은 선택할 수 없습니다.

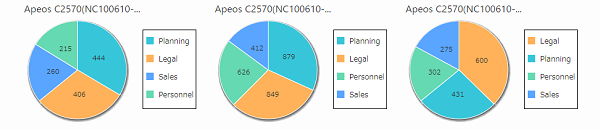

이 예에서는 [여러 원형 차트 그리기]에는 [기능별]이, [원형 차트 내역 키]에는 [집계 라벨]이 선택됩니다.
[표시 종류]에서 [꺾은선형 차트]나 [영역 차트]를 선택한 경우
[집계 키]
차트의 키를 선택하십시오.

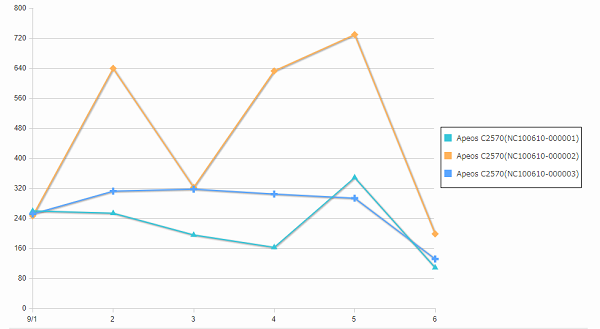

이 예에서는 꺾은선형 차트의 [집계 키]에 [기계]가 선택됩니다.

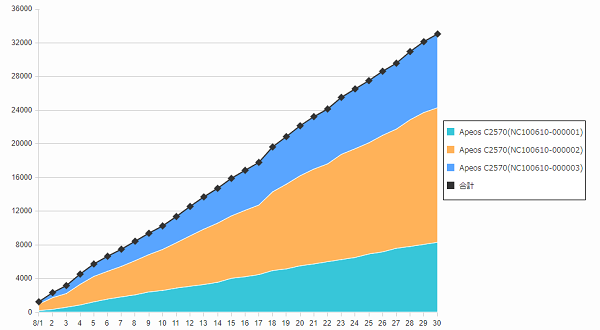

이 예에서는 영역 차트의 [집계 키]에 [기계]가 선택됩니다.

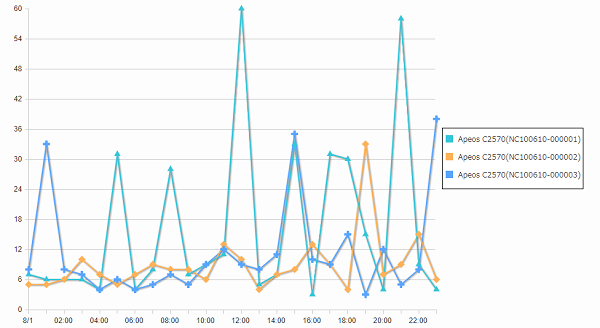

이 예에서는 꺾은선형 차트의 [집계 데이터 종류]에 [기계 가동 시간 집계(초)]가 선택됩니다.
